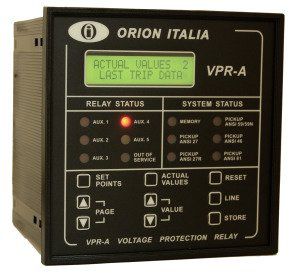

Das Spannungsschutzrelais (VPR-A) wurde entwickelt, um die Effektivspannung der Leitung oder Phase unter normalen Bedingungen oder unter Störungen zu messen. Diese Informationen werden intern vom Mikroprozessor verarbeitet, um die nach ANSI- oder IEC-Normen definierten Spannungsschutzmaßnahmen durchzuführen. Die verschiedenen Funktionen des VPR-A können in die folgenden Gruppen eingeteilt werden:
Anwendungen:
- Schutz von Generatoren, Motoren und Transformatoren vor ungünstigen Netzspannungsbedingungen.
- Überwachung von automatischen Transferschaltungen.
Schutz:
- Auswahl der Schutzkurven für eine bestimmte Zeit.
- Zeitgesteuerte und momentane Unterspannung (ANSI 27t/27i).
- Restunterspannung (ANSI 27r).
- Zeitgesteuerte und momentane Überspannung (ANSI 59t/59i).
- Homopolare Überspannung (ANSI 59N).
- Spannungsasymmetrie (ANSI 46).
- Über- und Unterfrequenz (ANSI 81).
- Phasenumkehrung (ANSI 47).
- Fünf (5) Ausgangsrelais programmierbar.
- Verlust des Steuerspannungsrelais.
Digitale Messung:
- RMS Netz- oder Phasenspannungen.
- Ungleichgewicht der Netz- oder Phasenspannung.
- Durchschnittliche Spannung.
- Netzfrequenz.
- Phasenfolge.
Signalisierung und Programmierung:
- LED- und LCD-Anzeige.
- Programmierung des Touchpads.
- Anzeige und Speicherung von Fehlerzuständen und deren Werten.
- Unterspannungs-/Überspannungs-/Unsymmetrie-/Frequenzaufnahmeanzeigen für die Kalibrierprüfung
---
