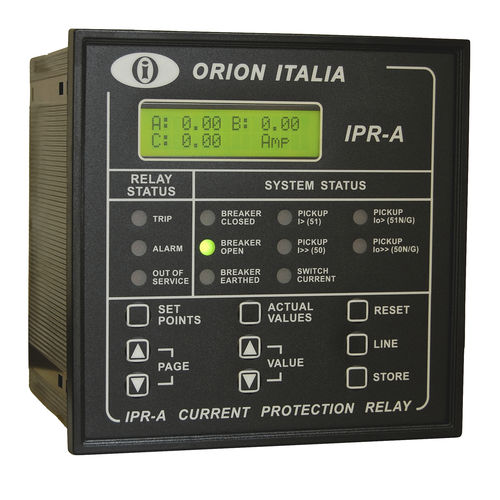

Überstromschutzrelais IPR-A

für SchalttafelmontageIECdigital

Phasenüberstrom- und Erdschlussrelais Das Stromschutzrelais IPR-A dient dem Schutz von Mittelspannungsleitungen gegen Überstrom- und Kurzschlussszenarien, die bei Leitungs- oder Erdschluss auch bei Störungen auftreten können. Die Ströme werden in den Stromwandlern (CT) von jeder Leitung aus gemessen. Die Informationen werden intern verarbeitet, um die gemäß ANSI-, IAC- oder IEC-Norm definierten Stromschutzmaßnahmen durchzuführen. Bewerbungen - Primär- und Reserveschutz für Energieversorgungsunternehmen, Kraftwerke und industrielle Verteilungssysteme - Schutz von Transformatoren, Freileitungen, Kabeln und Generatoren - Erlauben das Öffnen des Schalters/Trennschalters innerhalb der Grenzen seiner Kapazität, wobei im Falle eines Kurzschlusses die Stromkreisunterbrechungssicherungen verbleiben Merkmale - CT-Primärverhältnis wählbar in 5 A-Schritten (10 A bis 6000 A) - Messung der Effektivströme von Leitungen und Masse - 1 Auslöserelais und 2 programmierbare Hilfsrelais - Steuerung von Leistungsabfall oder internem Fehlerrelais - Digitale Eingänge: 1 Unterbrecherstatus - 3 programmierbar - Touchpad-Programmierung - Schalterbetätigung und Auslöseversagen Schutz und Funktionalität - (46) Zeitgesteuerter Negativfolge-Überstrom - nur Modell IPR-A2 - (50) Sofortiger Überstrom - (50N/50G) Sofortiger Erd-Überstrom - (51) Phasenüberstrom in umgekehrter Zeit - (51N/51G) Inverser Zeit-Erde-Überstrom - (79) Automatischer Wiederverschluss - nur Modell IPR-A2 - ANSI-, IAC- oder IEC/BS142-Kurven eingeschlossen: - mäßig invers - normal invers - sehr invers - extrem invers - bestimmte Zeit - Überlast-Alarm-Aufnahmepegel - Kumulierte kA pro Phase bei Unterbrechung des Schalters
