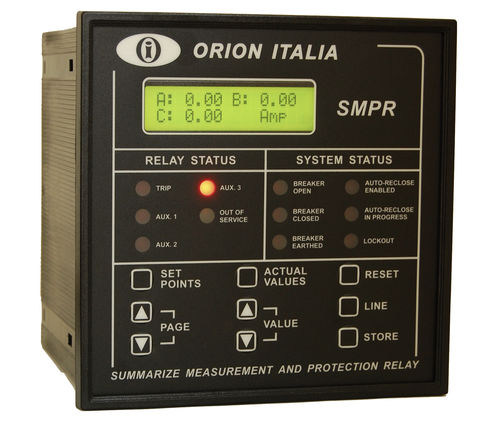

Spannungsschutzrelais SMPR-1 ETH

StromFrequenzLeistungsfaktor

Der SMPR wurde entwickelt, um die Effektivströme der Leitung und der Erde zu messen und Effektivspannungen unter normalen Bedingungen oder bei Störungen zu liefern. Diese Informationen werden intern vom Mikroprozessor verarbeitet, um die vom Benutzer gemäß ANSI-, IAC- oder IEC-Normen definierten Schutzmaßnahmen zu ergreifen. Die Betriebsbedingungen des Leistungsschalters oder Trennschalters werden ebenfalls signalisiert. Ethernet-Kommunikationsanschluss (Modbus TCP/IP) (27) Unterspannung (32) Richtungskraft (37) Unterstrom (46) Negativ-Sequenzstrom (47) Phasenfolge-Spannung (50) Sofortiger Phasenüberstrom (50N/50G) Sofortiger Erd-Überstrom Überlast-Alarm-Aufnahmepegel (51) Phasenüberstrom in umgekehrter Zeit (51N/51G) Inverser Zeit-Erde-Überstrom ANSI-, IAC- oder IEC/BS142-Kurven eingeschlossen: mäßig invers normal invers sehr invers extrem invers bestimmte Zeit (55) Leistungsfaktor (59) Überspannung (68) Sperren der Ausgabe (81) Unterhäufigkeit und Überhäufigkeit (86) Aussperrung Kumulierte KA pro Phase bei Unterbrechung des Unterbrechers
