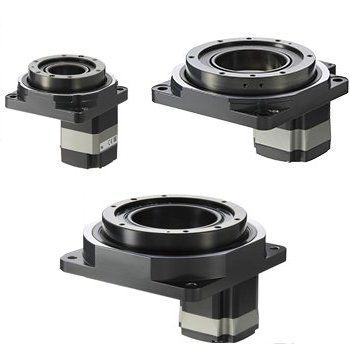

Drehantrieb DGII series

elektrischeingebautPräzision

Bei der DGII-Serie handelt es sich um eine Produktreihe, die einen hohlen Drehtisch mit hoher Steifigkeit mit einem AlphaStep-Absolutwertgeber, einem Schrittmotor der AZ-Serie mit geschlossenem Regelkreis und einem Treiberpaket kombiniert. Sie bietet die Benutzerfreundlichkeit eines Schrittmotors und ermöglicht gleichzeitig die hochpräzise Positionierung von Lasten mit großer Trägheit. - Integrierter Antrieb und Schrittmotor erleichtern die Konstruktion - Einfaches Einstellen der Ausgangsposition und Rückkehr in die Ausgangsposition ohne Sensoren - Hohler Ausgangstisch mit großem Durchmesser - Schrittmotor bietet hervorragende Leistung - Agiles Ansprechverhalten - Stabilität bei niedrigen Geschwindigkeiten - Abstimmungsfrei Hohe Positioniergenauigkeit - Spielfrei - Wiederholte Positioniergenauigkeit ±15 Sekunden - Verlorene Bewegung 2 Bogenminuten Hinweis: Die Wiederholpositioniergenauigkeit wird bei einer konstanten Temperatur (Normaltemperatur) und einer konstanten Last gemessen. Großer Durchmesser, hohler Ausgangstisch ermöglicht einfache Verdrahtung und Verrohrung Die Hohlbohrung mit großem Durchmesser (Durchgangsbohrung) trägt dazu bei, die Komplexität der Verdrahtung und Verrohrung zu verringern, und vereinfacht so die Konstruktion Ihrer Anlage. Der Getriebeuntersetzungsmechanismus verwendet Präzisionszahnräder zusammen mit einem proprietären Einstellmechanismus, der das Umkehrspiel eliminiert. Die wiederholte Positioniergenauigkeit aus einer Richtung beträgt ±15 Sekunden, während der Bewegungsverlust bei einem Positioniervorgang aus zwei Richtungen 2 Bogenminuten beträgt. Diese Eigenschaften machen die DGII-Serie zur idealen Wahl für Anwendungen, bei denen eine genaue Positionierung unabdingbar ist. Der hohle Abtriebstisch ist mit einem hochsteifen Kreuzrollenlager* ausgestattet. Die Struktur verbessert die zulässige Axial- und Momentbelastung bei gleichbleibend hohem Drehmoment.
