Motor-Controller / Schritt SCX11

DCCANopenuniversell

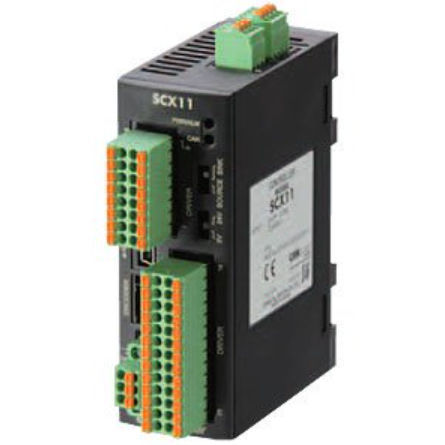

Der SCX11 ist eine hochfunktionale und hochentwickelte Steuerung, die mit Funktionen zur Programmbearbeitung und -ausführung ausgestattet ist. Verwenden Sie den SCX11 als speicherprogrammierbare Steuerung zum Anschluss an einen der standardmäßigen Impulseingangstreiber von Oriental Motor. Der SCX11 ist auch in der Lage, den Motor über serielle Kommunikation wie USB, RS-232C und CANopen zu steuern. Akzeptiert Encodereingänge. Im Lieferumfang des SCX11 enthalten: - Universalsteuerung (SCX11) - CD-ROM (Immediate Motion Creator für die SCX-Serie, Betriebsanleitung, CANopen, EDS-Dateien) - RS-232C-Anschluss (3 Stifte) - CANopen-Anschluss (4 Pins) - Stromanschluss (3 Pins) - Encoder-Anschlussgehäuse / Kontakt (8 Pins) - Start-up Handbuch 100 Sequenzprogramme können gespeichert werden Der SCX11 kann bis zu 100 Programme speichern und verschiedene Operationen ausführen, von einfachen Bewegungen wie "wiederholter Positioniervorgang" bis hin zu komplizierten Steuerungen wie "Betrieb durch Berechnung des Wertes auf der Grundlage externer Eingänge". Einfacher Betrieb Die komfortable und benutzerfreundliche PC-Software "Immediate Motion Creator for CM/SCX Series" ist im Lieferumfang des SCX11 enthalten. Mit einem Klick auf eine Schaltfläche oder eine Starttaste können Sie einen Vorgang starten, indem Sie den Verfahrweg und die Geschwindigkeit einstellen. Die GUI ermöglicht eine einfache Programmerstellung durch Auswahl von Befehlen aus der Befehlsliste. Weitere verfügbare Funktionen sind die Echtzeitüberwachung der Teach-Position, der aktuellen Position und des E/A-Status, die Einstellung der Systemparameter, die Oszilloskop-Funktion und die E/A-Zuweisung. Intelligente Einstellung Programmieren Sie Daten für Geschwindigkeit und Verfahrwege durch Einstellen des Parameters "Benutzereinheit". Die Daten können in Einheiten wie "mm", "Zoll" und "Umdrehung" programmiert werden.
