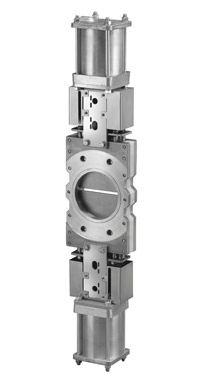

Plattenschieber DT

elektrischAbsperrfür Schlamm

Der Plattenschieber Typ DT ist ein beidseitig dichtender Schieber der hauptsächlich in der Papier- und Zellstoffindustrie (Altpapieraufbereitung) für höhere Konsistenzen, aber vor allem, für stark verunreinigte, faserhältige Medien verwendet wird. In der Offen-Stellung sind beide Schieberplatten im Gehäuse wodurch ein voller Durchgang gewährleistet wird. Beim Schließen, schieben die Schieberplatten alle Verunreinigungen und den Stoff aus dem Gehäuse in den Durchfluss. Schließ- und Öffnungszeiten sind daher nur die Hälfte gegenüber anderen Plattenschiebertypen. Alle Teile die dem Verschleiß ausgesetzt sind, können leicht ausgetauscht werden. Nennweiten: DN 100 bis DN 600 (größere Nennweiten auf Anfrage). Betriebsdruck: DN 100 bis DN 250: 10 bar DN 300 bis DN 400: 6 bar DN 450: 5 bar DN 500 bis DN 600: 4 bar Standard Flanschanschluss: EN 1092 PN10 und ANSI B16.5 (class 150) Anmerkung: andere Flanschanschlüsse sind auf Anfrage lieferbar. Angewandte Normen: RICHTLINIE 98/37/EG (Maschinen) RICHTLINIE 97/23/EG (PED) Fluide: Gruppe 1(b), 2 (Kategorie 1, Modul A) RICHTLINIE 94/9/EG (ATEX) Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.
