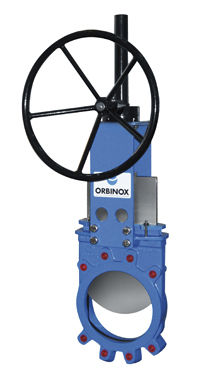

Plattenschieber HB mit HandradAbsperrfür Abwasser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Absperrschieber
- Betätigung
- mit Handrad
- Funktion
- Absperr
- Medium
- für Abwasser
- Weitere Eigenschaften
- bidirektional
- DN
Max: 300 mm
(11,811 in)Min: 50 mm
(1,969 in)- Druck
16 bar
(232,1 psi)
Beschreibung
Das Modell HB ist ein beidseitig dichtender Plattenschieber, welcher für Anwendungen in der Abwasseraufbereitung konzipiert wurde. Die Konstruktion des Gehäuses und des Sitzes gewährleisten ein verstopfungsfreies Schließen bei gelösten Feststoffen in Bereichen wie:
Kläranlagen, Schlamm- und Regenwasserbehandlung.
Nennweiten:
DN 50 bis DN 300 (größere Nennweiten auf Anfrage).
Betriebsdruck:
DN 50 bis DN 300: 16 bar
Standard Flanschanschluss:
EN 1092 PN16.
Andere Flanschanschlüsse sind auf Anfrage lieferbar
Baulänge gem. EN 558-1, Tabelle 1, Grundreihe 20 (ehem. DIN 3202 K1) bis DN 500
Angewandte Normen:
RICHTLINIE 98/37/EG (Maschinen)
RICHTLINIE 97/23/EG (PED) Fluide: Gruppe 1(b), 2 (Kategorie 1, Modul A)
RICHTLINIE 94/9/EG (ATEX) Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.
