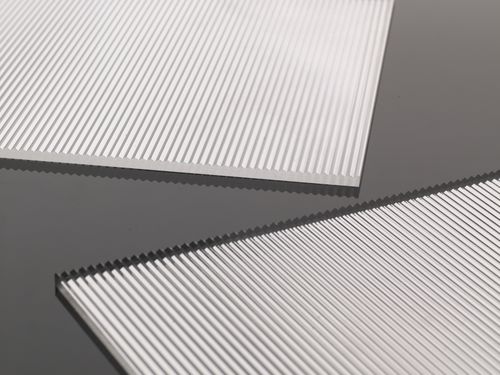

Optischer Strahlteiler PR series

Platte

Ein Fresnel Strahlteiler hat eine lineare Struktur mit zwei Wirkflanken mit gegenüberliegenden Winkeln. Das Licht wird in zwei Strahlenbündel geteilt, wobei der Winkel zwischen den beiden Strahlenbündeln als Teilungswinkel bezeichnet wird. Mikrostrukturierte Optikkomponenten aus Kunststoff weisen viele Vorteile zu herkömmlichen optischen Bauteilen auf. Dazu zählen: •die beachtliche Verringerung von Gewicht, Volumen und Bautiefe, •die Fertigungsmöglichkeit von Bauteilen mit extrem hohen Aperturen und optisch wirksamen Flächen, •nahezu unbegrenzte optische Gestaltungsmöglichkeiten, •zusätzliche optische Korrekturmöglichkeiten durch die Verwendung von asphärischen und nichtstetigen Flächen •kostengünstige Realisierung selbst anspruchsvoller Formen, •geringe Spannungsdoppelbrechung. _________________________________________________________________________ Alle Angaben in mm. Das verwendete Standardmaterial ist PMMA (Brechungsindex = 1,49; relative Dispersion = 58). Andere Materialien sind verfügbar. Die Linsen verfügen über einen unstrukturierten Rand von ca. 5 - 20mm. Die Standarddicke beträgt 1,8mm ± 0,3, andere Dicken (≥0,8mm) sind möglich Andere Abmessungen bzw. spezielle Zuschnitte sind auf Anfrage realisierbar. Spezielle Designs können auf Kundenwunsch umgesetzt werden.
