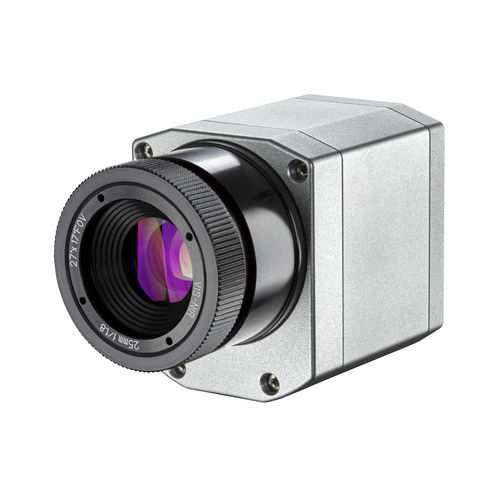

Kamera für Produktion PI 1M series

zur Prozessüberwachungfür metallene Oberflächenanalog

Die neu entwickelte Wärmebildkamera optris PI 1M eignet sich besonders für Temperaturmessungen an Metallen, da diese bei der kurzen Messwellenlänge von 1μm einen deutlich höheren Emissionsgrad aufweisen als bei Messungen im bisher üblichen Wellenlängenbereich von 8-14 μm. Parallel zur Visualisierung eines thermischen Prozesses ermöglicht die leistungsstarke Sensorelektronik eine kurze Reaktionszeit von 1ms für die Anzeige der Temperaturinformation des mittleren Pixels. Wichtige Parameter • Hochdynamischer CMOS-Detektor mit einer Auflösung von bis zu 764 x 480 Pixeln • Großer Messbereich von 450 °C bis 1800 °C ohne Teilmessbereiche • Bis zu 1 kHz Bildfrequenz für schnelle Prozesse • Echtzeit-Analogausgang mit 1 ms Reaktionszeit • Umfangreiches Softwarepaket und SDK enthalten • 1 kHz Linescanning-Funktion möglich • Lieferumfang: USB-Kamera, einschl. 1 Objektiv, Objektivtubus mit Schutzfenster USB-Kabel (1 m), Tischstativ, PIF-Kabel inkl. Klemmleiste (1 m), Softwarepaket optris PIX Connect, Tragetasche Alu optional: CoolingJacket, Hochtemperaturkabel • Detektor: CMOS (15 μm x 15 μm) • Optische Auflösung (umschaltbar)/ Bildfrequenz: 764 x 480 Pixel @ 32 Hz 382 x 288 Pixel @ 80 Hz (umschaltbar auf 27 Hz) 72 x 56 Pixel @ 1 kHz 764 x 8 Pixel @ 1 kHz (schneller Zeilenscanmodus) • Spektralbereich: 0,85 – 1,1 μm • Temperaturbereiche für Optiken f=16 mm, f=25 mm: 450 … 1800 °C (27 Hz-Betrieb) 500 … 1800 °C (80 Hz- und 32 Hz-Betrieb) 600 … 1800 °C (1 kHz-Betrieb) Temperaturbereiche für Optiken f=50 mm, f=75 mm: 525 … 1800 °C (27 Hz-Betrieb) 575 …
