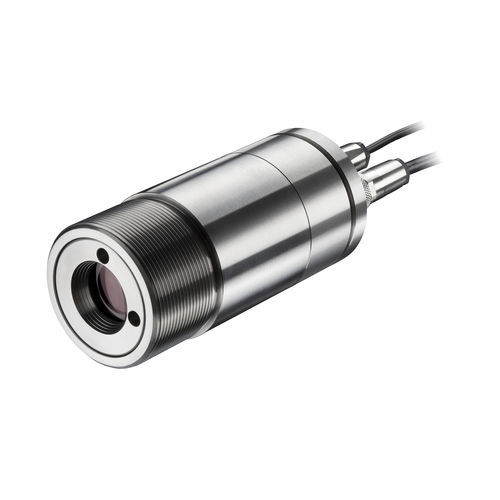

Das Video-Pyrometer optris CSvideo 2M ermöglicht mit seinem integrierten Videovisier eine zusätzliche Visierhilfe. In Kombination mit dem innovativen und patentierten Fadenkreuzlaser bietet er eine zuverlässige und präzise Messfeldjustierung in schwer zugänglichen Bereichen und bei Messobjekten, die so heiß sind, dass das Laservisier nicht mehr sichtbar ist.
Messtechnische Parameter
• Optische Auflösung (90 % Energie):
150:1 (2ML)
300:1 (2MH)
• Reproduzierbarkeit (bei TUmg = 23 ± 5°C): ± (0,1% der Messung + 1°C)
• Temperaturauflösung: 0.1 K
• Emissionsgrad / Verstärkung (einstellbar am Sensor oder über die Software): 0,100 – 1,100
• IR-Fenster-Korrektur (einstellbar über die Software): 0,100 – 1,000
• Signalverarbeitung (einstellbar über die Programmiertasten oder Software):
Spitzenwert-Halt, Tiefstwert-Halt, Mittelwert, erweiterte Haltefunktion mit Schwellenwert und Hysterese
Allgemeine Parameter
• Schutzklasse: IP 65 (NEMA-4), frontseitig an Vakuumprozesse (bis 10-3 mbar)
• Umgebungstemperatur: -20°C … 70°C (50°C bei Laser ON)
• Lagertemperatur: -40°C … 85°C
• Relative Luftfeuchtigkeit: 10 – 95%, nicht kondensierend
• Vibration: IEC 60068-2-6 (sinusförmig), IEC 60068-2-64 (Breitbandrauschen)
• Schock: IEC 60068-2-27 (25G und 50G)
• Gewicht: 600 g
Elektrische Parameter
• Ausgang / analog: 4-20 mA
• Ausgangsimpedanz: max. 1000 Ω1)
• Alarmausgang: 0 – 30 V / 500 mA (open collector)
• Ausgang / digital: USB 2.0
• Video-Modul: digital (USB 2.0), 640 x 480 px, FOV 3.1° x 2.4°
• Kabellängen (Analog + Alarm): 3 m, 8 m, 15 m
• Kabellängen (USB): 5 m (inkl.), 10 m, 20 m
• Spannungsversorgung: 5-28 V DC
