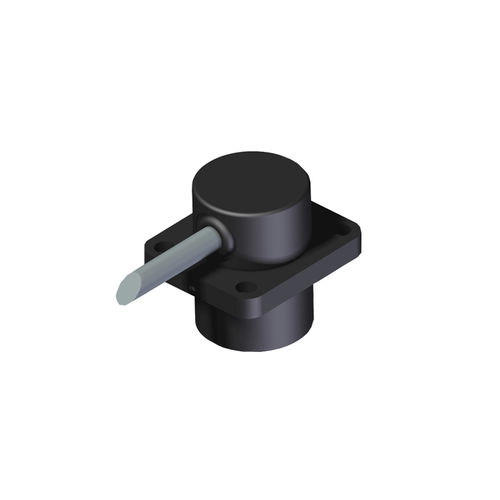

Linearer Positionssensor OIS22

berührungslosmagnetostriktivoptisch

OIS22 Absoluter Positionssensor für öldynamische Zylinder Allgemeine Beschreibung Um kontinuierlich die absolute Position der Stange in einem Zylinder zu kennen (z.B. bei öldynamischen Zylindern), hat Optoi einen reflektierenden Sensor entwickelt, der auf optischer Technologie basiert. Die patentierte Plattform basiert auf einem intelligenten Sensor, basierend auf optischen Sendern und Empfängern, kombiniert mit einem robusten Strichcodetyp, der sich auf der Kolbenstange des Kolbens befindet. Der Strichcode wird hergestellt nach auf mehr als 10 Jahre Erfahrung im Bereich der Automobilmaschinen für den industriellen und landwirtschaftlichen Markt. Ein Teil dieser Kodierung ist während der Bewegung des Kolbens im Zylinder durch geeignete Detektionsmittel, die üblicherweise im Zylinder der Zylinder-Kolben-Einheit angeordnet sind, kontinuierlich nachweisbar Die Hauptvorteile dieser innovativen Messmethode im Vergleich zu den traditionellen (magnetostriktive und Potentiometer), sind: das Fehlen von Installationspersonal (der Sensor kann einfach in den Zylindermantel gesteckt werden, nicht in die Stange), die Berührungslosigkeit der Messung (optisches Reflexionsprinzip), die Eignung für Lenkzylinder (durch die Stange hindurch), die Robustheit der Stange (die massiv und nicht gebohrt sein kann) und schließlich das Fehlen von Kalibrierung/einem einfachen Austausch. In wenigen Worten, eine Plug & Play und zuverlässige Technologie Bewerbungen Positionssteuerung der Lenkzylinder Positionskontrolle der Hubzylinder Steuerung der Position von Kippzylindern hergestellt für Satellitenbetriebene Maschinen Landwirtschaftliche Maschinen Maschinen im unwegsamen Gelände Handler, Forstmaschinen Merkmale Am einfachsten zu montieren Nicht invasiv (kontaktlos, kein Stangenbohren) Auch auf doppeltwirkende Zylinder montierbar
