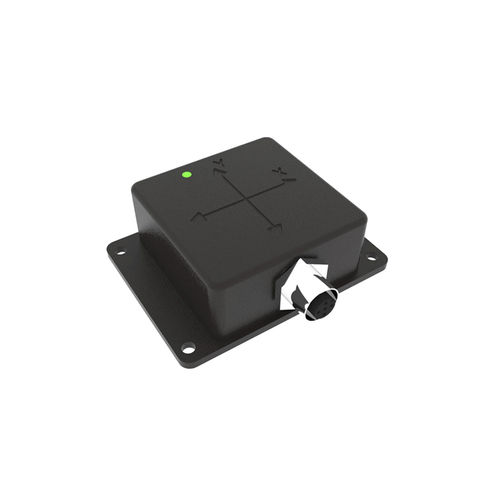

1-Achs-Neigungsmesser OIAC2

CANopenanalogMEMS

OIAC2 2-Achsen-Neigungssensor +/-30 Grad Allgemeine Beschreibung OIAC3 ist ein 1D- oder 2D-Neigungssensor, der auf der MEMS-Technologie (Micro Electro Mechanical Systems) basiert. Das Gerät erfasst Neigungswinkel bis zu ±60 Grad in der Nick- und Rollachse und 360 Grad in einer Sin-Gle-Achsen-Messung. OIAC3 ist kompakt und robust. Das eloxierte Metallgehäuse macht ihn robust gegenüber externen Stößen und Vibrationen, Staub und rauen Bedingungen. Die MEMS-Signale werden intern durch einen analogen Tiefpassfilter zweiter Ordnung mit einer Grenzfrequenz von 20 Hz (Hardwarefilter) und einen benutzerprogrammierbaren Digitalfilter (gleitender Mittelwert) gefiltert. Die beiden Filter erzeugen eine verbesserte Rauschunterdrückung, wodurch die Messstabilität erhöht wird. Die Ausgangsschnittstelle ist CAN-OPEN-zertifiziert und vollständig konform mit DS 301 DSP 410. OIAC3 ist über CAN-Frames ohne zusätzliche Tools programmierbar. OIAC3-A000-M ist hochgenau (+/-0,05°) und kann im bevorzugten Messmodus (1 oder 2 Achsen) eingestellt werden. OIAC3-1360-M und OIAC3-2060-M sind jeweils 1-achsige und 2-achsige Neigungsmesser mit mittlerer Genauigkeit (+/-0,2°). Einkanalige oder redundante Versionen sind verfügbar. OIAC3 ist im gesamten industriellen Temperaturbereich [-40;+85]°C garantiert. Eine Kompensation im Temperaturbereich ist verfügbar, um die thermische Drift um den Faktor 4 zu reduzieren. Eine solche Kompensation ist für OIAC3-A000 verfügbar und wird immer dann empfohlen, wenn eine höhere Gesamtgenauigkeit erforderlich ist (z.B. konzentrierte Sonnenenergie). Bewerbungen Konstruktionsausrüstungen Sonnenfarmen Lagerautomatisierung Landwirtschaftliche Maschinen Gebäudeautomatisierung Bergbau-Ausrüstungen Pkw- und Lkw-Umsturzalarmsysteme Merkmale Genauigkeit von ±0,5 Grad im ±30°-Bereich, beide Achsen, gesamter Temperaturbereich
