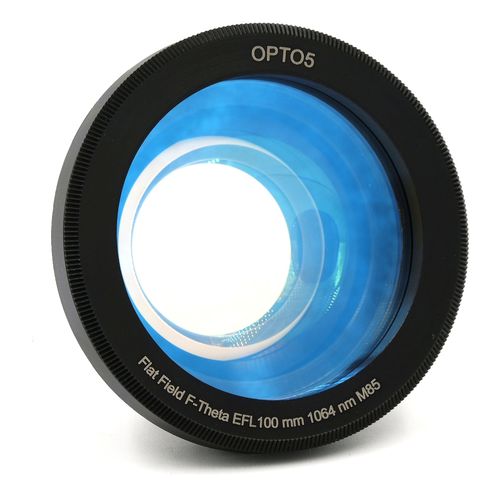

F-theta-Linsensystem FF 100 1064 M85

für Industrieanwendungen

Ein neues optisches Design für Lasergravurobjektive M85-M55 Mount Flat Field / Doppelflansch-Serie - Scan-Objektive mit verbesserter Feldflachheit und Doppelflansch Ein optisches System erzeugt auf natürliche Weise einen Fokuspunktabstand von der Mitte des Fokusbereichs, der proportional zum Tangens des Einfallswinkels des Strahls in Bezug auf die optische Achse des Objektivs ist. Bei der klassischen f-Theta-Verzeichnung ist der Abstand zwischen den Laserpunkten jedoch direkt proportional zum Einfallswinkel des Laserstrahls. Diese spezielle Art der Linsenverzeichnung ist für die Lasergravurindustrie aufgrund der analogen Steuerung in frühen galvanometrischen Abtastköpfen erforderlich. Sie gewährleistet eine lineare Reaktion auf die Eingangsspannung und damit eine genaue Positionierung. Die digitale Steuerung von Abtastköpfen ist heute eine etablierte Technologie, bei der spezielle Nachschlagekorrekturtabellen verwendet werden, um die höchste Genauigkeit bei der Laserpositionierung zu erreichen. Die Korrektur der idealen f-Theta-Verzerrung ist nur ein Aspekt des Gesamtfehlers und wird in Verbindung mit der Konstruktion der Tabelle für die Position des Laserpunkts und des Steuersignals des Abtastkopfs verwaltet. Dies führte zur Konzeption eines neuen optischen Designs für Lasergravurobjektive. Während der Optimierungsphase haben wir die f-Theta-Verzerrung eliminiert und anderen optischen Parametern Priorität eingeräumt, wie z. B.: - - Ebenheit des Fokusbereichs - - gleichmäßige Größe des Laserspots über das gesamte Gravurfeld - - kompakte Bauweise Zusätzlich zu der f-Theta-Standardserie von OPTO5 bieten wir die Flat Field-Objektivserie an, die über ein Doppelgewindesystem (M55/M85) verfügt, mit dem sie ohne Adapter auf Scanköpfe mit M55-Gewinde montiert werden kann.
