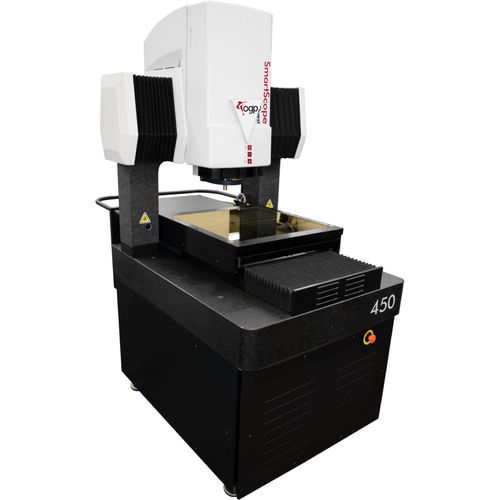

Portal-Koordinatenmessmaschine SmartScope® Quest™ 450

BrückenMultisensor

Das SmartScope® Quest™ 450 ist ein extrem genaues 3D-Multisensormesssystem mit Bodenstativ und Koordinatenmessung. Sowohl das 450 als auch das 450 mit erweitertem Y-Verfahrweg sind für die Messung größerer Teile oder für die Aufnahme von Vorrichtungen mit mehreren Teilen oder Rundtaktmaschinen ausgelegt. Eine solide Granitbrückenplattform ruht auf einer stabilen Stahlkonstruktion. Dies ermöglicht eine Hochgeschwindigkeitsverschiebung des Tisches ohne Vibrationen, wodurch der Messdurchsatz maximiert wird. Die Brückenkonstruktion beschränkt die Bewegung des gemessenen Teils auf die Y-Achse. Quest 450 bietet: Präzise Videomesstechnik - TeleStar® telezentrische 10:1-Zoom-Optik für höchste optische Leistung Hervorragende Beleuchtung für beste Videomessungen - Standard-Profillicht, koaxiales Oberflächenlicht und SmartRing™ Licht beleuchten Teile aus allen Winkeln Multisensor-Dimensionsmessung Multisensorische Vielseitigkeit - Optionaler taktiler Messtaster, außeraxialer DRS™-Laser, interferometrischer TeleStar TTL-Laser in der Achse, Mikrotaster, kontinuierlicher berührender Scanning-Taster SP25, motorisierter Messkopf PH10 und rotierende Indexer mit 4. und 5 Optik Standard accuCentric® TeleStar® 10:1, automatisch kompensierendes, telezentrisches Zoom, motorisiert; Mag-Bereich 0,8x - 8x, mit bis zu 10 kalibrierten Positionen; 1,0x Objektiv Wahlweise Fokus-Gitter-Projektor: LED-Quelle Ersatzlinsen: 0.45x, 0,5x, 2,0x, 4,0x Laser-Linsen: 0.45x, 0,5x, 2,0x, 4,0x Beleuchtung Patentierte LED-Zahlenanpassung unter dem monochromatischen Profil, LED-Koaxial-TTL-Oberfläche, 8-Sektor/6-Ring SmartRing™ LED
