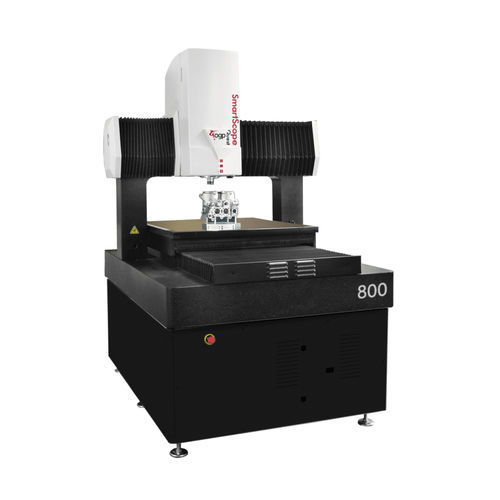

Portal-Koordinatenmessmaschine SmartScope® Quest™ 800

für große TeileMultisensoroptisch

Das SmartScope® Quest™ 800 ist ein extrem genaues Koordinatenmesssystem für Bodenmodelle, das Scanning-Taster, Messtaster, Mikrotaster und den patentierten TeleStar® Plus TTL-Laser für Vielseitigkeit und Genauigkeit umfasst. Das Quest 800 mit seinem großen XYZ-Messvolumen von 790 x 815 x 300 mm (und einem verfügbaren Z-Verfahrweg von 400 mm) ist für die Messung sehr großer Teile ausgelegt. Eine solide Brückenplattform aus Granit ruht auf einer robusten Stahlkonstruktion, und das Brückendesign beschränkt die Bewegung des gemessenen Teils auf die Y-Achse und bietet so eine hohe Messstabilität. Die Quest 800 bietet: Präzise Videomesstechnik - TeleStar® telezentrische 10:1-Zoom-Optik für höchste optische Leistung Hervorragende Beleuchtung für beste Videomessungen - Standard-Profillicht, koaxiales Oberflächenlicht und SmartRing™ Licht beleuchten Teile aus allen Winkeln Multisensor-Dimensionsmessung Multisensorische Vielseitigkeit - Optionaler taktiler Messtaster, außeraxialer DRS™-Laser, interferometrischer TeleStar TTL-Laser in der Achse, Mikrotaster, kontinuierlicher berührender Scanning-Taster SP25, motorisierter Messkopf PH10 und rotierende Indexer mit 4. und 5 Optik Standard accuCentric® TeleStar® 10:1, autokompensierendes, telezentrisches Zoom, motorisiert; Mag-Bereich 0,8x - 8x, mit bis zu 10 kalibrierten Positionen; 1,0x Objektiv Wahlweise Fokus-Gitter-Projektor: LED-Quelle Ersatzlinsen: 0.45x, 0,5x, 2,0x, 4,0x Laser-Linsen: 0.45x, 0,5x, 2,0x, 4,0x Beleuchtung Patentiertes servogesteuertes monochromatisches Hochleistungs-Unterstufenprofil, LED-Koaxial-TTL-Oberfläche, 8 Sektor/6 Ring SmartRing™ LED
