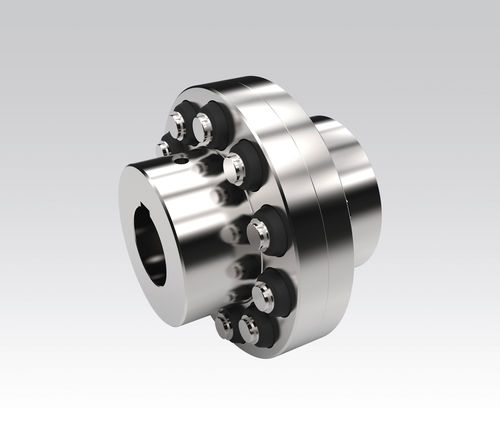

Elastische Kupplung ORPEX®

mit Drehmomentmessung

Durchschlagsichere Bolzenkupplung mit elastischen Elementen Die Orpex®-Kupplungen werden als Ausgleichskupplungen überall dort eingesetzt, wo eine absolut zuverlässige Drehmomenübertragung verlangt wird. Hohe Drehmomente Orpex®-Kupplungen decken mit ihren Bauarten einen großen Einsatzbereich ab. Mit insgesamt 26 Baugrößen werden Kupplungen für Drehmomente von 200 bis 1 300 000 Nm angeboten. Die Kupplungshälften der Bauart WN bestehen aus Grauguss. Die Ausführung WS aus Stahl ermöglicht den Einsatz der Kupplung bei hohen Drehzahlen. Kritische Drehzahlen möglich Durch die ballig geformten und in den Aufnahmebohrungen beweglichen Elastikelemente – die Puffer – ist ein Ausgleich von Wellenverlagerungen in winkliger, radialer und axialer Richtung möglich. Orpex®-Kupplungen dämpfen Drehmomentstöße und bieten die Möglichkeit, kritische Drehzahlen zu verlagern. Orpex®-Kupplungen sind bis zum Bruchmoment der Metallteile, das ein Vielfaches des zulässigen Stoßmomentes beträgt, durchschlagsicher und bieten somit größtmögliche Betriebssicherheit. Lange Lebensdauer Orpex®-Kupplungen können für beide Drehrichtungen eingesetzt werden und sind darüber hinaus auch für Reversierbetrieb geeignet. Die Puffer lassen bei richtiger Auslegung der Kupplung sowie korrekter Ausrichtung bei der Montage eine lange Lebensdauer erwarten.
