Analoges E/A-Modul UR-DS Series

digitalIO-Link16 E/A

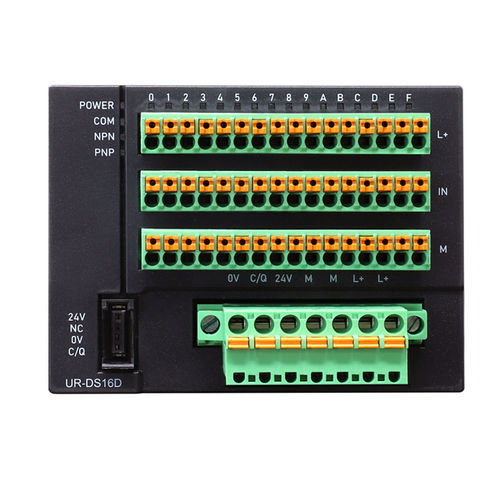

Einheit, die 1 CH der IO-Link-Ports im IO-Link-Master in 16-Punkt-Digital-E/A konvertiert Erweiterbare E/A bis zu 256 (16 x 16) Punkte durch Anschluss an IO-Link Master UR Series. Digitaler Eingang ist Sink(NPN) / Source(PNP), alle Klemmen werden auf einmal geschaltet. Digitaler Ausgang ist Sink(NPN) / Source(PNP), jeder Pin einzeln schaltbar (unser Original). Einheit, die 1 CH der IO-Link-Ports im IO-Link-Master in 4 CH der analogen E/A umwandelt Analoge Eingänge sind Spannung (0 bis 10 VDC, -10 bis 10 VDC, 0 bis 5 VDC, 1 bis 5 VDC) und Strom (0 bis 20 mA, 4 bis 20 mA), schaltbar für jeden Kanal einzeln. Analogausgänge sind Spannung (0 bis 10 VDC, -10 bis 10 VDC, 0 bis 5 VDC) und Strom (0 bis 20 mA), für jeden Kanal einzeln schaltbar. Systemkonfigurationsbeispiel für IO-Link Master UR-Serie und IO-Link Hub UR-DS-Serie Der IO-Link Hub wird mit einer 1:1 IO-Link Verbindung an den übergeordneten IO-Link Master UR Series angeschlossen. Die Umstellung des IO-Link Master Port 1 CH auf Digital, Analog I/O ermöglicht den Anschluss vorhandener Sensoren und Aktoren mit geringem Leitungsaufwand.
