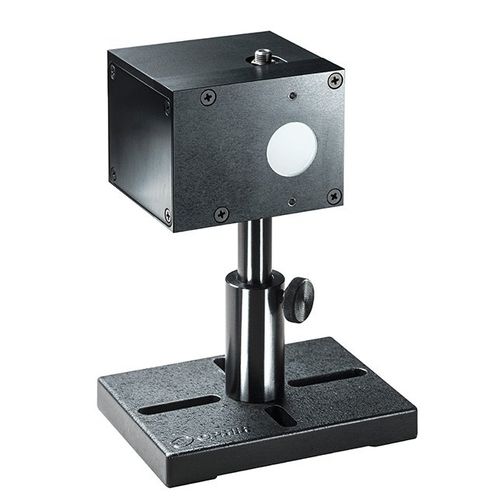

Analoges Leistungsmessgerät IS1.5-VIS-FPD-800

Beschreibung Das IS1.5-VIS-FPD-800 bietet mehrere Messfunktionen in einem einzigen Ulbricht-Kugelgerät: a) eine Präzisionsfotodiode zur kalibrierten Messung der mittleren Leistung, b) eine schnelle Fotodiode zur Charakterisierung der Pulsform auf einem Oszilloskop und einen eingebauten SMA-Faseradapter und c) einen SMA-Faseradapter für den einfachen Anschluss an ein Spektrometer. Der IS1,5-VIS-FPD-800 hat einen kleinen Innendurchmesser von 1,5 Zoll (38 mm), um den den Ulbricht-Kugeln eigenen Pulsdehnungseffekt zu minimieren, wodurch er eine Zeitkonstante von 0,7ns erhält. Zusammen mit seiner schnellen Silizium-Fotodiode bietet der IS1.5-VIS-FPD-800 eine Pulsanstiegszeit von 0,8ns und eine Abfallzeit von 2,8ns. Spezifikation Detektortyp: Si:kalib & Si:schnell Öffnung des Eingangsports: Ø20mm Maximale Strahldivergenz: ±60 Grad Glasfaseranschluss: SMA-Stecker, maximal NA 0,44 Abmessungen: 67 L x 52 B x 61 T (mm) Einhaltung: CE, China RoHS Detektor 1: Si-Fotodiode, kalibrierte Leistungsmessung Spektralbereich (det. 1): 400-1100nm Leistungsbereich (Det. 1): 400nW-4W Ausgabe (Det. 1): Kluger Kopf, D15 Detektor 2: Schnelle Si-Fotodiode, zeitliche Pulsformerkennung Spektralbereich (det. 2): 400-1100nm Anstiegszeit (Det. 2): 0,8 nsec Fallzeit (Det. 2): 2,8 nsec CW-Empfindlichkeit bei 940 nm: 55 typ. µA/W Lärmstrom: 18 typ. fA/√Hz Ausgabe (Det. 2): Analoger Strom, BNC
