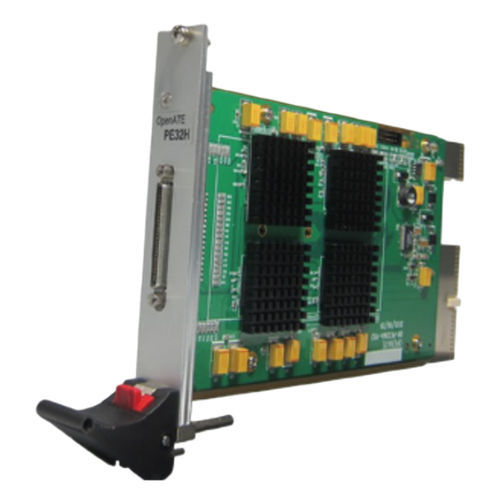

Digitale E/A-Karte PE32H

32 E/APXI3U

Der PE32H stellt ein neues Niveau an Leistung und Fähigkeiten für PXI-basierte digitale Messgeräte dar. Basierend auf der bewährten Architektur des PE32 bietet der PE32H eine leistungsstarke Pin-Elektronik und einen verbesserten Timing-Generator in einem kompakten 3U-PXI-Formfaktor. Jede Karte kann als eigenständiges digitales Subsystem fungieren oder, falls erforderlich, können mehrere Karten zusammengeschaltet werden und unterstützen bis zu 256 bidirektionale Pins (8 Karten). Der PE32H unterstützt auch einen tiefen Musterspeicher mit 32M On-Board-Vektorspeicher mit dynamischer Richtungssteuerung pro Pin und mit Testraten bis zu 66 MHz. Mit dem neuen 32-Megaprotokollspeicher kann der PE32H 32 Kanaldaten oder Fehlerprotokolle erfassen. Der PE32H unterstützt -1 ~ +7 VOH VOL VIH VIL pro Kanal und 4 PMU pro Karte. Der PE32H bietet 4 Timing-Sets, 2 Treiber TG Edges, 1 Strobe TG Edges. 4 Formatsätze, die während des Betriebs geändert werden können, und vier Antriebsdatenformate werden unterstützt: RTZ (Rückkehr zu Null), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) flexibilität bei der Erstellung einer Vielzahl von Buszyklen und Wellenformen zum Testen von Produkten auf Platinen- und Gehäuseebene. Ein 200MHz 32bit Zähler für die Frequenzmessung. Quad-Sites-Muster können 32-Kanal-Muster als 4-Site-8-Kanal-Muster ausführen. On-Board-Speicher Der PE32H bietet 32 M Vektorspeicher pro Kanal. Programmierbare Musterzykluszeiten bis zu 232 oder unendlich. Es gibt Mustersymbole einschließlich 0, 1, L, H, X, Z, J, Q. Kompatibilität Alle OpenATE Interfaces PXI-Karten entsprechen der PXI-Spezifikation 2.0 (Ausgabe Aug. 2000) Software Das PE32H wird mit API und Pattern Editor geliefert. Der Pattern Editor ist ein Software-Tool zur Bearbeitung von Testmustern.
