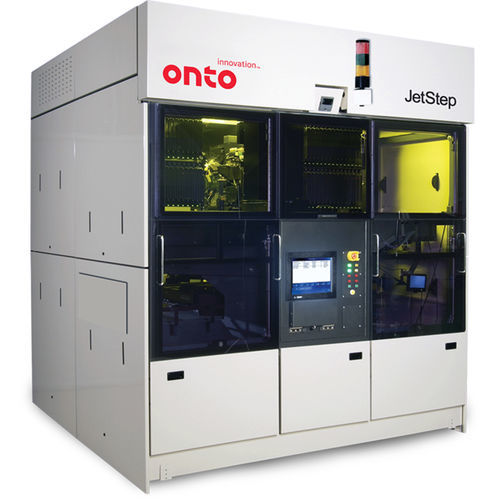

Lithografiesystem für die Halbleiterindustrie JetStep® G35

Lithografiesystem für die Halbleiterindustrie
Lithografiesystem für die Halbleiterindustrie
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
für die Halbleiterindustrie

Beschreibung

Das JetStep® G35 System ist auf Flexibilität ausgelegt und nutzt eine Familie von Hochleistungsprojektionsobjektiven, um hochauflösende Bilder für Hersteller von Flachbildschirmen zu ermöglichen. Produktübersicht Das Jetstep G35 System ist ein Bebilderungssystem für die Großserienfertigung von Displays bis zur Generation 3.5. Das JetStep G35 System ermöglicht eine hochauflösende Bildgebung mit einer Auflösung von bis zu 1,5 µm in Kombination mit der Registrierungs- und Stitching-Genauigkeit, die für die fortschrittlichste Herstellung von hochauflösenden Displays erforderlich ist. Anwendungen - LCD - TFT - AMOLED - Mikro-LED Spezifikationen - Hochgenaues Projektionsobjektiv und Beleuchtungssystem für eine Auflösung von bis zu 1,5µm - Industriestandard 6-Zoll-Fadenkreuzformat für kosteneffiziente Fertigung - Automatisierte Vergrößerungskontrolle mit vergrößertem Prozessfenster - Integriertes Reticle-Management-System für maximale Auslastung - Integriertes Metrologiepaket für Insitu-Kalibrierung - On-the-fly-Autofokus an jeder Belichtungsstelle zur automatischen Anpassung des Fokus über die Paneltopologie - On-Board-Diagnose, die Rückmeldungen zur Systemleistung und Fehlerbehebung liefert

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Onto Innovation Inc. anzeigen
