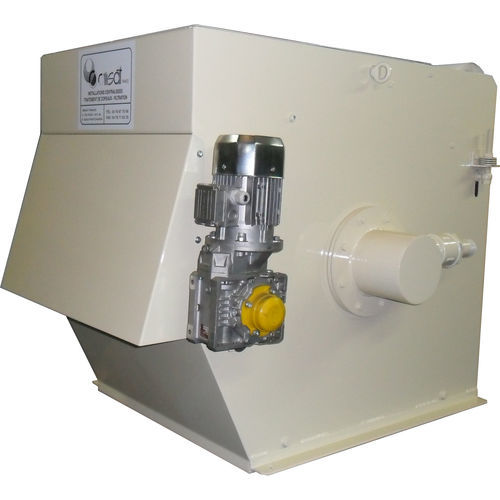

Hydrostatischer Filter FH series

FlüssigkeitTrommelfür Werkzeugmaschinen

Individuelles Filtersystem oder zentralisierte Filteranlage für alle Werkzeugmaschinen. • Flüssigkeiten aus Schleif- und Bearbeitungsprozessen: Emulsionen, synthetische Lösungen, Mikroemulsionen. • Flüssigkeiten aus Walzprozessen bzw. aus der Drahtzieherei. • Läppöle. • Alle sonstigen wässrigen Flüssigkeiten. VORTEILE • Verbesserung der Oberflächenbeschaffenheit der Werkstücke. • Steigerung der Lebensdauer der Flüssigkeiten. • Geringerer Verschleiß der Werkzeuge. • Weniger schnelles Zusetzen der Schleifsteine. • Filtration mit konstanter Qualität. • Reduktion der Wartungskosten. • Geringerer Platzbedarf im Vergleich zu einem Planfilter. FUNKTIONSPRINZIP Das Filtermedium wird zwischen zwei seitlichen Rädern und einem Endlos-Metallband zugeführt, so dass ein Filterbereich in Form eines Halbkreises gebildet wird. Die Filterflüssigkeit wird auf Filterseite über eine Hohlwelle und einen Verteiler zugeführt, der für eine homogene Verteilung der Schmutzstoffe sorgen soll. Die gelösten Partikel lagern sich nach und nach in Form eines Filterkuchens auf dem Papier ab und tragen damit noch zu einer Verbesserung der Filterleistung bei. Wenn sich das Filtermedium zunehmend zusetzt, verringert sich der Filterdurchsatz, was wiederum den Füllstand in der Trommel erhöht. Je nach Art des Filters kann das Niveau bis zu 500 mm erreichen, was zu einem hydrostatischen Druck auf das Filterpapier führt. Dieser Druck ermöglicht eine optimale Nutzung und Filterwirkung des Papiers. Wenn in der Trommel der maximale Füllstand erreicht ist, setzt sich der Getriebemotor in Gang, um das Papier auszutauschen und den Schlamm in einen Entsorgungscontainer zu leiten.
