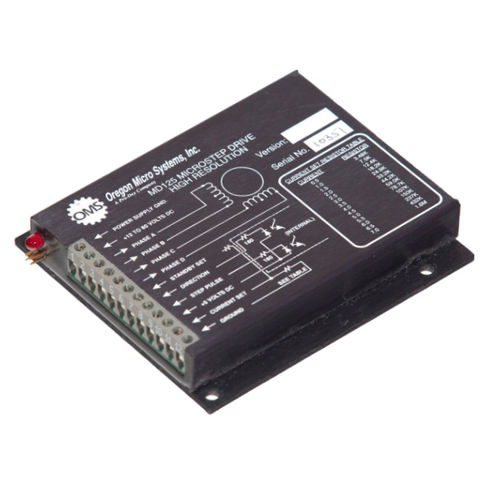

Mikroschritt-Motorcontroller MD125

DCkompakt

Der OMS MD125 ist ein High-End-Mikroschritt-Motortreiber mit wählbaren Mikroschritt-Auflösungen. Der MD125 ist klein, kompakt und robust und bietet verfügbare Schrittraten von Vollschritt bis 256 Mikroschritten. Der MD125-Treiber kann bis zu 1,5 Millionen Mikroschritte pro Sekunde an den Schrittmotor liefern und einen Ausgangsstrom von 0,1 bis 7 Ampere liefern, der mit einer Versorgungsspannung von 12 bis 80 VDC betrieben wird. Der MD125 ist für den Betrieb von Hybrid-PM-Schrittmotoren mit einem Nennstrom von 0,1 bis 14 Ampere pro Phase ausgelegt. Bei Verwendung mit entsprechend dimensionierten Motoren kann der MD125 mehr als ein Drittel der Pferdestärke (300 Watt) für die Anwendung bereitstellen. Zwei Einstellpotentiometer ermöglichen dem Benutzer die Anpassung an einen bestimmten motor einstellen. Dadurch werden alle verbleibenden Schrittfehler für eine optimale Leistung eliminiert. Der MD125 verfügt über einen elektronischen Schutzschalter, der den Treiber vor gefährlichen Zuständen schützt. Der MD125 erkennt Überstrom (Wicklungskurzschlüsse usw.), Übertemperatur (unzureichende Wärmeableitung) und Unterspannung. Wenn einer dieser Zustände auftritt, schaltet sich der MD125 ab und eine Fehler-LED leuchtet auf, um das Vorhandensein des Fehlerzustands anzuzeigen. Mit Abmessungen von nur 4 "x4,5 "x.875" ist der MD125 klein und kompakt. Er ist in einem wärmeleitenden Epoxidharz eingekapselt und von einer eloxierten Aluminiumabdeckung umgeben. Das Ergebnis ist ein umweltfreundliches, robustes Gehäuse, das gegen Missbrauch und Verschmutzung resistent ist. Die Pinbelegung, Größe und Montage des MD125-Treibers ist mit den früheren OMS-Mikroschritttreibern MD10A und MH10 kompatibel.
