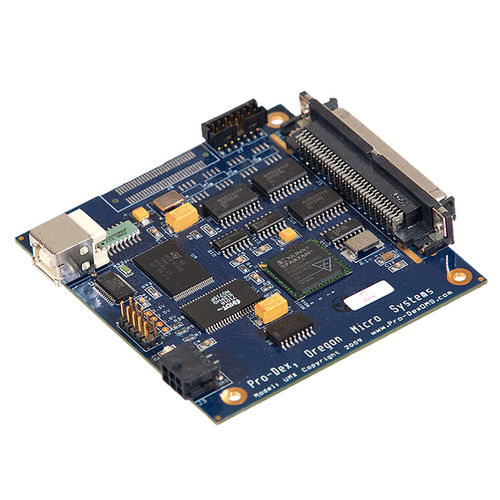

Motion Controller / Mehrachsen UMX

4-AchsServomotorSchrittschaltung

Der UMX-Bewegungsregler kommuniziert über einen Standard-USB-Anschluss und ist kompatibel mit den PC78- und PCIx-Steuerungsfamilien mit 2-4 Steuerachsen. Der UMX unterstützt bis zu 12 universell einsetzbare TTL-I/O-Bits, von denen acht benutzerdefinierbar sind. Mit ca. 3,3" x 3,5" ist der UMX ein sehr kompakter Controller und der USB-Anschluss macht die Kommunikation sehr einfach. Der UMX kann bis zu 4 Achsen von Open-Loop-Schrittmotoren, Closed-Loop-Schrittmotoren oder Servos auf der einzelnen Steuerplatine steuern und ist mit einem optionalen Gehäuse erhältlich. Der Stufenimpuls ist eine TTL-Pegel 50% Tastverhältnis Rechteckwelle, die Geschwindigkeiten von 0 bis 1.044.000 Impulsen pro Sekunde unterstützt. Die Encoder-Rückführungsfunktionalität unterstützt Quadraturdrehgeber bis 12 MHz mit der 4-fachen Encoderlinienauflösung und wird als Closed-Loop-Rückführung für die Schrittachsen oder als unabhängige Positionsrückführung eingesetzt. Die Geberrückführung kann eine Schlupf- und/oder Stallerkennung ermöglichen. Jede Achse beinhaltet dedizierte +/- über die Verfahrwegeingänge, einen Home-Eingang und einen Hilfsausgang.
