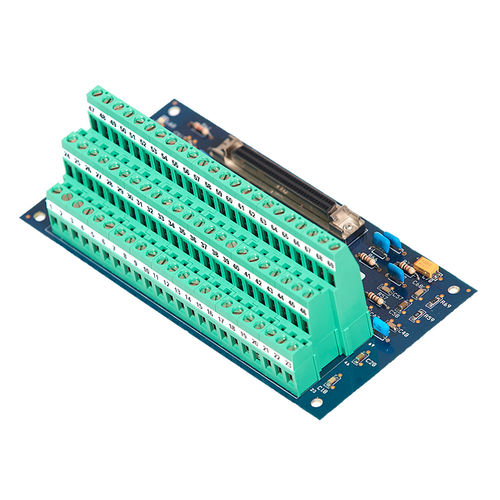

Anschlussmodul IO68

Das IO68 wird über ein 68-poliges Standardkabel im SCSI-3-Stil direkt mit dem PC78, PCIx und UMX verbunden, was die Kosten auf ein Minimum reduziert. Es ist in zwei Versionen erhältlich: das IO68-M für den Einsatz als Standard-Breakoutmodul mit jedem PC78, PC68, PCIx oder UMX; und das IO68-I für den Einsatz als IO-Signal-Breakoutmodul bei Verwendung mit einem Erweiterungsmodul der Px6IO PC68-Serie. Unterstützte Controller: PC78 (nur IO68-M), PC68, PCIx und UMX (nur IO68-M) Merkmale: - Enthält Schraubklemmen statt D-Sub-Steckverbinder - Das IO68-M ist mit einer Rauschunterdrückungsschaltung für Umgebungen mit hoher EMV ausgestattet - Sowohl das IO68-M als auch das IO68-I verfügen über Pull-Up-Widerstände, um den Anschluss externer Geräte zu erleichtern, die TTL-Signale vom Motion Controller erwarten - Das IO68-M ist kompatibel mit den Steuerungsfamilien PC78, PC68, UMX und PCIx - Der Anschlussblock ist ca. 2" hoch - Das Durchgangsmaß von der Platine zur Oberseite des Kabels einschließlich des Biegeradius beträgt ca. 4,5"
