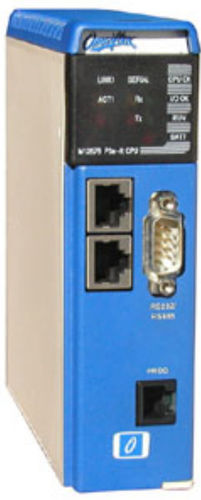

DIN-Schiene-PAC P3e-R

Eingängeauf Ethernet-Netzredundant

-Entwickelt für Hochverfügbarkeitsanwendungen -Unterstützung für 1ms-Eingangszeitstempel (mit 32 SOE-Eingängen) -Synchronisierung der Programmdaten mit dem Standby-Controller -Keine Programmierung für Remote |/O-Anwendungen erforderlich -Automatische Identifizierung und Abtastung von E/A-Modulen -Programmierbar in fünf IEC61131-Programmiersprachen -Integrierter 10/100-Ethernet-Netzwerkpunkt -Unterstützt bis zu drei Remote I/O Bases über Conet -Unterstützt bis zu sieben Remote I/O Bases über Ethernet Maxiflex P3e-R-CPU mit serieller Schnittstelle, Programmierschnittstelle, Ethernet-Schnittstelle und Sync-Link-Schnittstelle. Programmierbar in fünf ISaGRAF IEC61131-Sprachen. Bei Bedarf M1831A-Programmierkabel bestellen. Einschließlich TSM-Unterstützung. Die MAXIFLEX P3e-R CPU wurde speziell für redundante Remote-I/O- und Steuerungsanwendungen entwickelt, bei denen eine hohe Verfügbarkeit in Hot-Standby-Konfigurationen erforderlich ist. Ein Hochverfügbarkeitssystem wird durch die Kombination von zwei identischen P3e-R-CPUs, jeweils mit eigener Stromversorgung und Basis, zu unabhängigen primären und sekundären Master-Controllern aufgebaut. Diese beiden Master-Controller sind entweder mit bis zu drei gemeinsamen Remote-I/O-Basen über ein M1593A Conet Remote-I/O-Netzwerkschnittstellenmodul auf jedem der Controller mit einem M1249A Remote-I/O-Scanner auf jeder der Remote-I/O-Basen über Conet oder mit bis zu sieben gemeinsamen Remote-I/O-Basen über Ethernet unter Verwendung eines M1594A Redundant-I/O-Link-Ethernet-Netzwerkschnittstellenmoduls auf jedem der Controller mit einer M1262F-CPU als Remote-I/O-Scanner über Ethernet und mit dem SCADA-System verbunden, um eine Hot-Standby-Controller-Konfiguration mit gemeinsamen I/O Die primären und sekundären Steuerungen in einem Hot-Standby-System werden bei jeder Programmabfrage synchronisiert, so dass bei einem Ausfall der primären Steuerung
