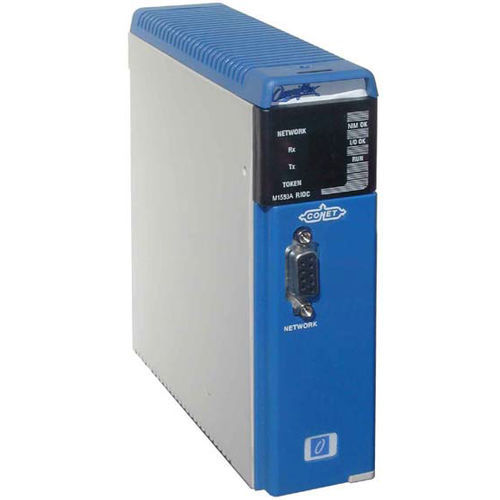

E/A-Steuerungssystem M1593A

Fernfür die Automation

-Speziell für dezentrale E/A-Systeme entwickelt -Erweitern Sie die E/A in Maxiflex-Systemen auf 1000 E/A -Implementierung zweier redundanter Steuerungssysteme -Anschluss von bis zu 3 zusätzlichen Remote-Slave-E/A-Basen -Verbinden Sie dezentrale E/A mit Maxiflex-CPUs in bis zu 10 km Entfernung Das M1593A Remote I/O Conet Link (RIOc) Modul ermöglicht den Anschluss von bis zu drei Maxiflex Remote I/O Basen an eine Maxiflex Master Basis. Darüber hinaus kann es in redundanten Maxiflex Remote-I/O- und Steuerungsanwendungen eingesetzt werden. Das MAXIFLEX RIOc Link-Modul wurde speziell für die Erweiterung von Maxiflex-Systemen mit dezentralen Ein- und Ausgängen entwickelt und wird neben der CPU in Slot 1 einer Master Base platziert. Zusätzlich wird ein RIOc-I/O-Scanner (M1249A) in den CPU-Steckplatz jeder Remote-I/O-Basis eingesetzt. Dieser E/A-Scanner scannt automatisch alle E/A auf seiner Basis und kommuniziert diese Daten mit dem Maxiflex M1593A Remote-I/O-Link-Modul in der Master-Basis, wodurch die Remote-E/A-Daten in der "Data Interchange Table (DIT)" der Master-CPU verfügbar werden. Bis zu 3 dezentrale E/A-Basen, jede mit ihrem eigenen M1249A E/A-Scanner, können an eine einzige Master-CPU-Basis angeschlossen werden, so dass insgesamt 1000 E/A von der Master-CPU aus zugänglich sind. Die RIOc-Scanner-CPU erkennt automatisch das Vorhandensein von E/A-Modulen und führt eine E/A-Abtastung dieser Module durch, so dass diese Daten dem Remote-I/O-Link-Modul in der Master-Basis ohne Programmierung zur Verfügung stehen. Die Datenverbindung zum Maxiflex Remote-I/O-Link-Modul erfolgt über die Conet-Datenautobahn, die ein ereignisgesteuertes, robustes Industrienetzwerk mit einer Reichweite von bis zu 10 km bereitstellt, das auf Token-Passing basiert.
