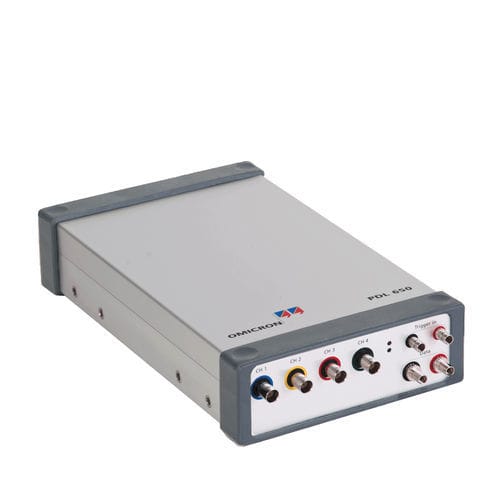

Teilentladungs-Messinstrument PDL 650

akustischfür Transformatoren

Akustische Lokalisierung von Teilentladungen in Leistungstransformatoren Lokalisierung von Isolationsdefekten PDL 650 ist ein System für die akustische Messung von Teilentladungen (TE) und die Lokalisierung von Fehlern in der Isolation von Leistungstransformatoren. Isolationsdefekte erzeugen bereits in einer frühen Phase messbare Teilentladungen, die gleichzeitig elektrische und akustische Signale abgeben. PDL 650 misst die akustischen Signale mit mehreren Sensoren, die auf der Oberfläche des Leistungstransformators installiert sind. Innovative Fehlerlokalisierung Die Software des PDL 650 nutzt die Zeitdifferenz der eingehenden Signale von allen akustischen Sensoren, um den Ort eines Isolationsdefekt im Leistungstransformator zu bestimmen. Die Koordinaten des Defektorts werden im 3D-Modell des Leistungstransformators dargestellt. Mit diesen Informationen können Nutzer:innen schnell handeln und die notwendigen Instandhaltungsmaßnahmen einleiten, um einen Ausfall abzuwenden. Hauptmerkmale - Effizient, da Reparaturen und benötigte Ersatzteile durch die Kenntnis des Defektorts prognostizierbar sind - Einfache Erstellung von Berichten und Aufzeichnungen - Sicher aufgrund der galvanischen Trennung des Bedienpersonals von der Hochspannung - Bequem und handlich dank minimalem Gewicht, geringer Größe und Versorgung per Batterie Anwendungsgebiete - Herstellungsverfahren von Leistungstransformatoren - Endabnahmeprüfung bei den Herstellern - Jährliche Instandhaltung von Transformatoren - Lokalisierung von Fehlern vor notwendigen Reparaturen
