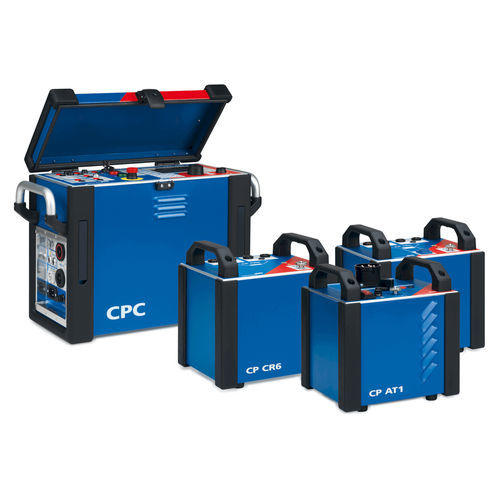

Hochspannungstester CP RC

dielektrischfür Transformator

Für die Hochspannungsprüfung können Sie OMICRONs CPC 100 + CP RC direkt mit dem Spannungswandler der GIS-Anlage verbinden, wodurch ein Schwingkreis entsteht. Dieser leistungsstarke Wandler = „Power VT“ ist integrierter Bestandteil der GIS-Anlage. Dadurch entfällt das zeitaufwändige Ablassen und Wiederauffüllen von SF6-Gas. Das CPC 100 speist die benötigte Energie ein und dient als Mess- und Steuereinheit. Mit dem CP RC1 können Sie GIS-Anlagen bis zu einer Nennspannung von 123 kV und mit dem CP RC2 bis zu 145 kV prüfen. Die maximale Prüfspannung kann hier bei der Hochspannungsprüfung nach IEC 62271-203 bis zu 200 kV (beim CP RC1) bzw. 235 kV (beim CP RC2) betragen. Das CPC 100 + CP RC Messsystem besteht aus mehreren kleinen und leichten Komponenten (< 21 kg), die jeweils einfach von einer Person transportiert werden können. Anwendungsgebiete - Stehspannungsprüfung an gasisolierten Schaltanlagen - Hochspannungsquelle für Teilentladungsmessungen
