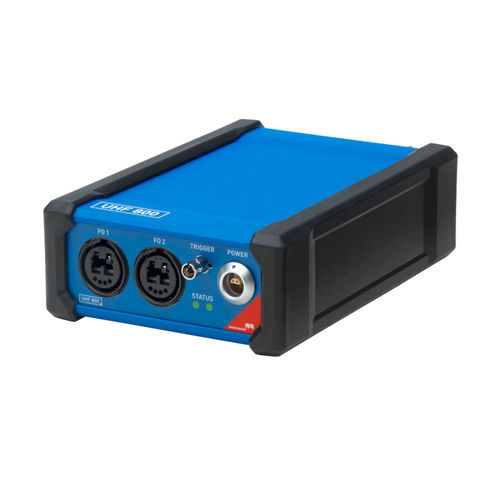

Teilentladungsmesssystem UHF 800

elektronischtragbarMehrkanal

System zur Messung und Analyse von Teilentladungen im UHF-Bereich Unser tragbares und anwendungsfreundliches UHF 800-System dient zur Durchführung von Offline- und Online-Messungen und -Analysen von Teilentladungen (TE) im Ultrahochfrequenzbereich (UHF-Bereich) von 100 bis 2.000 MHz an gasisolierten Schaltanlagen (GIS), gasisolierten Übertragungsleitungen (GIL), ölgefüllten Leistungstransformatoren und Endverschlüssen von Hochspannungskabeln. Das System unterstützt Sie bei der Beurteilung des Isolationszustands und bei der Erkennung von Isolationsdefekten bei den genannten elektrischen Komponenten in Prüfumgebungen mit starken Störungen. Seine Tragbarkeit und sein flexibles modulares Design ermöglichen eine schnelle und einfache Einrichtung des Prüfaufbaus für Typ- und Turnusprüfungen in Hochspannungslaboren oder auf Prüfständen, bei der Inbetriebnahme vor Ort (Standortabnahmeprüfung) und bei der Fehlersuche im Feld. Kombinierte TE-Messungen für vollständige Prüfungen des Isolationszustands UHF 800 kann als eigenständiges System zur Messung und Analyse von Teilentladungen verwendet oder ganz einfach in unser System für TE-Messung und -Analyse MPD 800 integriert werden, sodass sowohl konventionelle als auch UHF-TE-Messungen möglich sind. Das ermöglicht eine umfassendere Beurteilung des Isolationszustands von Hochspannungsbetriebsmitteln, z. B. von ölgefüllten Leistungstransformatoren. Für die gleichzeitige mehrkanalige Messung und Analyse von TE mit derselben MPD-Suite-Software können in einem Prüfaufbau mehrere UHF 800- und MPD 800-Datenerfassungsgeräte angeschlossen werden.
