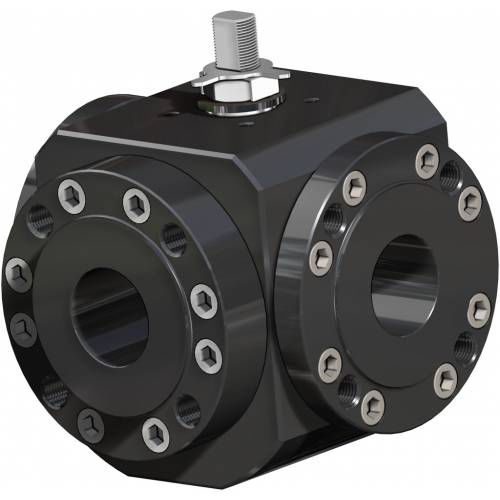

Ventil mit schwimmend gelagerter Kugel MagnumHebelSteuerungfür Wasser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit schwimmend gelagerter Kugel
- Betätigung
- Hebel
- Funktion
- Steuerung
- Medium
- für Wasser, für Erdöl, für Gas, für Luft
- Korpus
- Weichsitz, Kohlenstoffstahl
- Anwendung
- Industrie, für die chemische Industrie, für die Fahrzeugindustrie, für die Lebensmittelindustrie, für Erdölanwendungen, für die Pharmaindustrie, für die Gasindustrie, zur Wasseraufbereitung, für Werkzeugmaschinen, für Schifffahrtsanwendungen, für den Schiffsbau, für die Papierindustrie, für Turbine, für die Bergbauindustrie, für Stromleitung
- Anzahl Wege
- 3-Wege
- Weitere Eigenschaften
- ISO, Standard, SIL 3, ATEX
- DN
Max: 100 mm
(3,937 in)Min: 15 mm
(0,591 in)- Druck
Max: 40 bar
(580,2 psi)Min: 16 bar
(232,1 psi)- Temperatur
Max: 150 °C
(302 °F)Min: -20 °C
(-4 °F)
Beschreibung
1. Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse)
Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden
Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur
2. Doppelter Gleitring
Gewährleistet ein niedrigeres Antriebsmoment der Armatur
Geringerer Verschleiß im Vergleich zur Ausführung mit nur einem Ring
3. V-Ring-Dichtpackung mit 3 Dichtungen + O-Ring
Garantiert eine perfekte Dichtung auch nach zahlreichen Zyklen
STANDARDAUSFÜHRUNG
• Schwimmend gelagerte Kugel, voller Durchgang
• Weichsitz TFM 1600
• Normen für Flanschanschlüsse: EN1092-1, ASME B16.5
• Dichtungsklasse: EN12266-1 Leckrate A
• Betriebsmedien: Luft, Wasser, Gas, Petrochemikalien, Erdölprodukte und aggressive Medien.
• Antistatische Vorrichtung EN12662-2
• Spindeldichtung: V-Packung serienmäßig aus T1FM 1600
• Zusätzliche Spindeldichtung mit O-Ring FKM
• Anti-Blow-Out-Spindel
• Bohrung Antriebsplatte für Stellantrieb gemäß Norm ISO 5211
