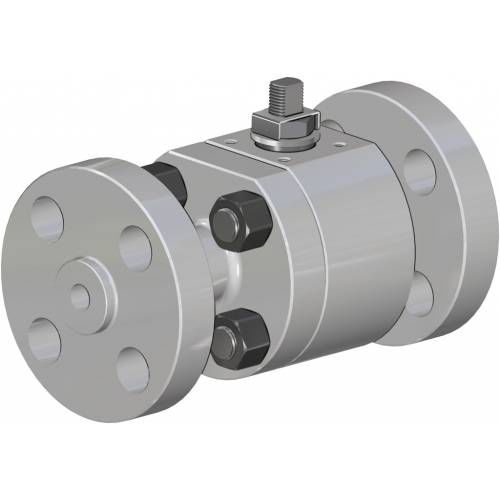

Ventil mit schwimmend gelagerter Kugel THOR

HebelSteuerungfür Erdöl

1. Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse) Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur 2. Doppelter Gleitring Gewährleistet ein niedrigeres Antriebsmoment der Armatur Geringerer Verschleiß im Vergleich zur Ausführung mit nur einem Ring 3. V-Ring-Dichtpackung mit 3 Dichtungen + O-Ring Garantiert eine perfekte Dichtung auch nach zahlreichen Zyklen 4. Tellerfedern an der Spindeldichtung Gleichen Spiel aus, welches durch den Verschleiß auf Grund der halbkreisförmigen Drehung der Welle entsteht und vermeiden so Leckagen nach außen Halten die Chevron-Dichtungen (V-Packung) unter Spannung, wobei Leckagen nach außen vermieden werden, die durch den Einsatz bei verschiedenen Temperaturen entstehen können 5. Elastische Grafitdichtung Gewährleistet Dichte nach außen, unabhängig von Temperaturschwankungen, denen die Armatur ausgesetzt ist Genauere Achseneinstellung durch die Bearbeitung vom Rohteil zum Fertigteil in einer einzigen Stellung Längere Lebensdauer der Armatur Niedrigeres Antriebsmoment STANDARDAUSFÜHRUNG • Schwimmend gelagerte Kugel, voller Durchgang • Weichsitz: DEVLON • Normen für Flanschanschlüsse ASME B16.5 • Baulänge: ANSI B16.10 • Betriebstemperatur siehe Druck-/Temperaturdiagramm ANSI 900-1500
