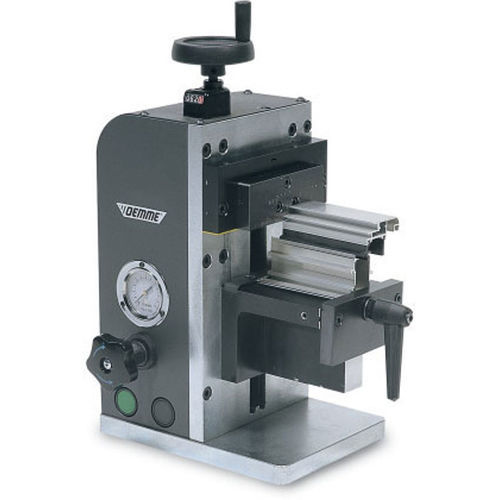

Pneumatisches Scherprüfgerät für thermische Bruchprofile
Maschine zur Prüfung der Scherfestigkeit von thermisch getrennten Profilen gemäß der Norm EN14024
Technische Daten
- Einphasenmotor 230 V - 50 Hz
- Maximale Belastung: 15000 N
- Geschwindigkeit des Vorschubs: 5 mm/min. (konstant)
- Stößelhub: ca. 6 mm (mit automatischer Rückführung in Startposition)
- Prüflänge: 100 mm (+/-1)
- Höhe des Druckpunktes zur Auflageebene: min. 6 - max 160 mm
- Maximale Höhe des Profils: 250 mm
- Gelagerte Leerlaufrollen halten das Profil in vertikaler Richtung gerade
- Unabhängige Einstellung durch ein kleines Rädchen der Geradeauslaufrollen
- Einstellung der unteren Stützebene durch ein kleines Rad mit Zählwerk
- Vorrichtung zur schnellen Entriegelung des geprüften Profils
- Gesamtabmessungen der Maschine: 1050 mm (a) x 280 mm (b) x 720 mm (c)
- Gewicht der Maschine: 135 kg
Serienmäßige Ausstattung
- Serielle Schnittstelle zum Anschluss an einen externen PC
- Installations-, Betriebs- und Wartungshandbuch
- Serviceschlüssel
Zubehör auf Anfrage
- Software für die Datenverarbeitung
---
