Rundheitsmessgerät DIM

DurchmesserInspektion

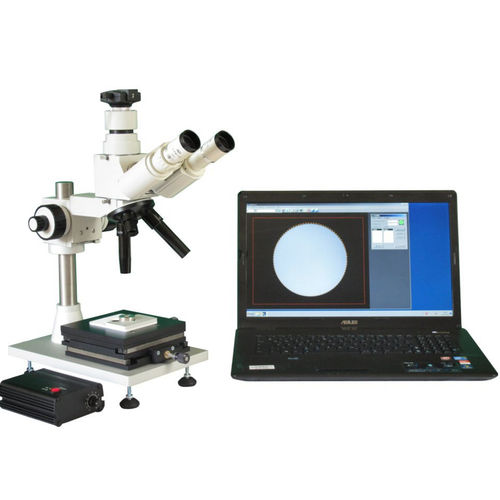

DIM ist ein Mess- und Inspektionsmikroskop für Ziehsteine. Durch die manuelle Fokussierung ist das System besonders preiswert. Trotzdem kann mittels Bildverarbeitung eine hohe Messgenauigkeit erzielt werden. Der Vorteil ist der visuelle Einblick parallel zum Kamerabild, der Dank der hohen Vergrößerung die Inspektion des Ziehwerkzeuges ermöglicht. DIM ist ein Messgerät für Durchmesser und Rundheit von Draht-Ziehsteinen. Die Messung erfolgt hochgenau mittels Bildverarbeitung. Durch die manuelle Fokussierung ist das DIM ebenso preiswert wie genau! Zusätzlich kann durch den visuellen Einblick die Innenfläche des Ziehsteins begutachtet werden. Das DIM ist standardmäßig mit 3 Messoptiken ausgestattet, die einen Durchmesserbereich von 0,1mm bis 5,0mm abdecken. Die Software besitzt spezielle Funktionen, um den exakten Fokuspunkt zu ermitteln. In Verbindung mit der Software können folgende Messgenauigkeiten erzielt werden: Ziehstein.-Durchmesser Messgenauigkeit ‹0,4mm: ±3 µm 0,4…2,4mm ±5 µm 2,4…5,0mm ±10 µm Die Software bietet folgende Funktionen: -Livebild-Darstellung des Ziehsteins auf dem Computermonitor -automatische Messung von Durchmesser und Rundheit des Ziehsteins
