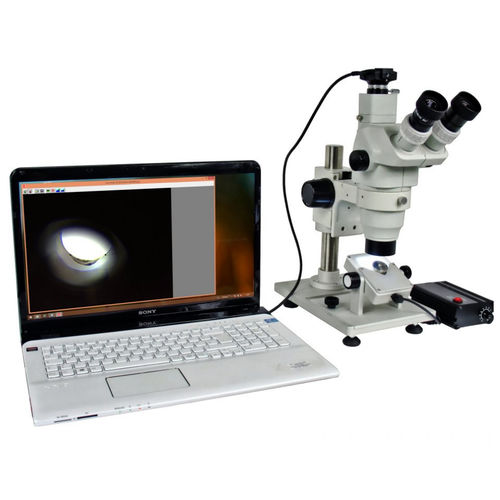

Optisches Mikroskop DDI

Inspektionfür die Oberflächeninspektionaufrecht

er Ziehsteininspector (DDI) dient zur bequemen visuellen Inspektion der Innenfläche von Ziehsteinen für die Drahtherstellung. Die spiegelnde Innenfläche von Ziehsteinen stellt eine Herausforderung für die Beleuchtung zur visuellen Inspektion dar, da direktes Licht so reflektiert wird, dass es von der Optik nicht mehr erfasst werden kann. Die Folge ist, dass das Bildfeld schwarz erscheint. Dadurch können die wesentlichen Details bei der visuellen Qualitätsbewertung nicht mehr erkannt werden. Der DDI nutzt daher eine indirekte, diffuse Beleuchtung, die eine detailreiche Abbildung der Innenfläche ermöglicht. Als Optik wird ein Stereo-Zoom-Mikroskop verwendet, welches eine Abbildung mit hohem Kontrast gewährleistet. Stufenlos kann zwischen hoher Vergrößerung für die Detailinspektion und geringer Vergrößerung für die Übersichtsinspektion gewechselt werden. Der mechanische Aufbau ist speziell auf die Belange für die Inspektion von Ziehsteinen zugeschnitten. Auch der Blickwinkel des Mikroskops ist einstellbar, um für unterschiedlichste Ziehsteintypen optimale Abbildungsqualität zu erzielen. Der DDI ist die perfekte Ergänzung für die OEG-Messgeräte zur
