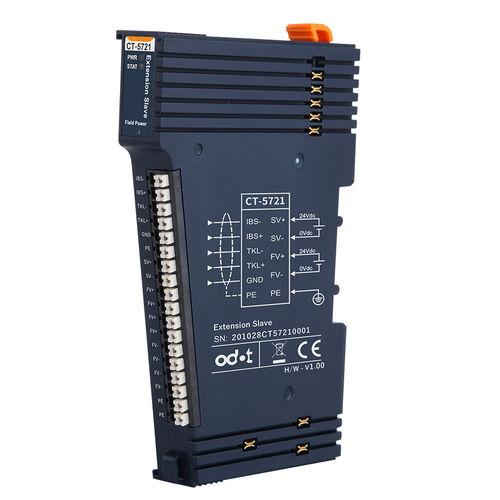

CT-5721 Bus erweitertes Slave-Modul
1 Modul Beschreibung
Das Bus-Extended-Slave-Modul wird zur Erweiterung des Busses eingesetzt. Das Buserweiterungs-Slave-Modul hat keine Prozessdaten und Konfigurationsparameter.
2 Technische Parameter
Allgemeine Parameter
Leistung - Max.20mA@5.0Vdc
Montageart - 35mmDIN-Rail
Größe - 115*14*75mm
Gewicht - 65g
Systemleistung - Nominal: 24Vdc, Bereich: 20-30Vdc
Stromstärke: Max.2A@24VDC
Schutz: Überstromschutz,
Verpolungsschutz: JA
Interner BUS-Versorgungsstrom - Max. 2.5A@5VDC
Isolierung - Isolierung von Systemstrom zu Feldstrom
Feldstromversorgung - Stromversorgung:20.4~28.8V(Nominal 24VDC)
Schutz: Verpolungsschutz: JA
Strom der Feldstromversorgung - Max. DC 8A
Spezifikation der Umgebung
Betriebstemperatur bei horizontalem Einbau - -35℃~70℃
Betriebstemperatur bei vertikaler Installation - -35℃~60℃
Relative Luftfeuchtigkeit - < 95%RH (keine Kondensation)
Lagertemperatur - -40℃~85℃
Luftfeuchtigkeit bei Lagerung - < 95%RH (keine Kondensation)
Herstellungstest Temperatur - -40℃~75℃
Schutzart - IP20
Bus-Parameter
Abstand zwischen den Buserweiterungen - Nicht mehr als 8 Meter
Anzahl der Erweiterungsstationen - Nicht mehr als 5 Stationen
---
