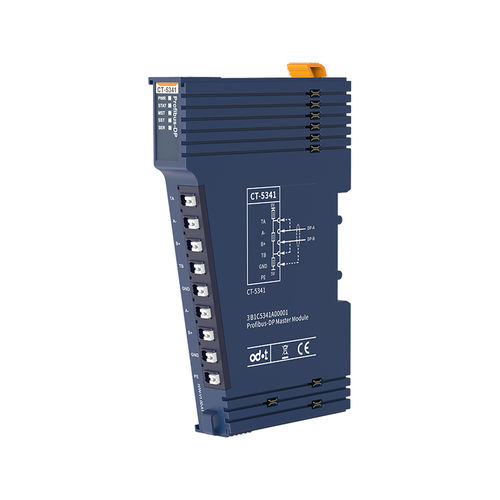

Netzwerk-Mastermodul CT-5314

Remotefür SPSSpannung

CT-5341 Profibus DP Master Modul 1 Modul Beschreibung Das Profibus-DP-Mastermodul unterstützt 1 DP-Schnittstelle, unterstützt das Standard-Profibus-DP V0/V1-Protokoll und unterstützt den Profibus-DP-Master-Arbeitsmodus. In Kombination mit dem Adaptermodul kann das Profibus-DP-Protokoll in andere Protokolle wie ModbusTCP, Profinet, EtherCAT, Ethernet/IP usw. umgesetzt werden. Bei Verwendung des Moduls ist es erforderlich, die Prozessdaten-Lese- und Schreibanweisungen, Diagnoseanweisungen, Konfigurationsinformationen und Konfigurationsparameter des Profibus-DP-Busses in der IO Config-Software zu konfigurieren. Alle Slave-Geräte, die das Profibus-DP-Protokoll unterstützen, können dieses Modul verwenden, um die Verbindung mit der übergeordneten SPS oder dem übergeordneten Computer herzustellen. Zum Beispiel: SPS, DCS, Remote IO, Wechselrichter, Motorstartschutzgeräte, intelligente Hoch- und Niederspannungsgeräte, Leistungsmessgeräte, intelligente Feldmessgeräte und Instrumente usw. Hinweis: Wenn das DP-Mastermodul mit der Software DP Config konfiguriert wird, muss es an ein separates serielles Schnittstellenkabel angeschlossen werden, und die Schnittstelle befindet sich an der Seite des Moduls. Allgemeine Parameter Stromversorgung - Max.200mA@5.0VDC Isolation - Isolationsspannung der DP-Kommunikation über Twisted Pair und der Systemstromversorgung: AC 500V DP-Kommunikation Twisted Pair mit PE Isolationsspannung: AC 500V Verdrahtung Drahtdurchmesser - Max.: AWG 18 Min.: AWG 24 Einbau: - 35mm DIN-Schiene Größe - 115*14*75mm Gewicht - 62g
