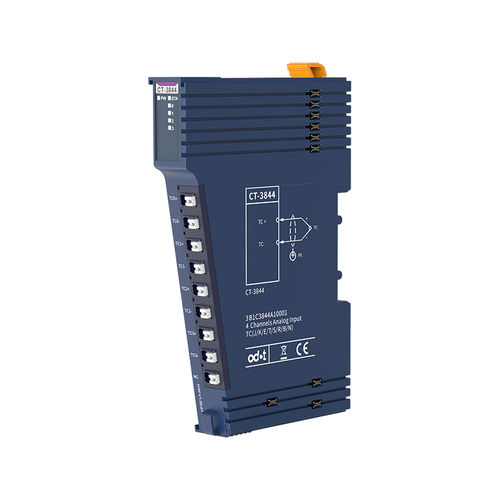

Analoges Eingangsmodul CT-3844

CANopenModbusPROFIBUS-DP

CT-3844 4 Kanäle Analogeingang, Thermoelement (TC-J/K/E/T/S/R/B/N) Typen (Filter einstellbar) Eigenschaften des Moduls ◆ Das Modul unterstützt die Erfassung von 4-Kanal-Thermoelement-Signalen ◆ Das Modul ist mit 4 analogen LED-Anzeigen ausgestattet ◆ Das Modul unterstützt 9 Arten von konventionellen Thermoelement-Temperaturmessungen ◆ Der interne Bus des Moduls und der Feldeingang nehmen eine magnetische Isolierung an ◆ Der Eingangskanal des Moduls unterstützt den TVS-Überspannungsschutz ◆ 24-Bit-ADC-Auflösung (Σ-δ-Typ) ◆ Das Modul unterstützt einstellbare Filterparameter Allgemeine Parameter Leistung - Max.50mA@5.0Vdc Isolierung - E/A zum internen Bus: magnetische Isolierung (2,5KVrms) Feldleistung - Nicht verwendet Verdrahtung - Max.: AWG 18 Montageart - 35mmDIN-Rail Größe - 115*14*75mm Gewicht - 65g Spezifikation der Umgebung Betriebstemperatur bei horizontaler Installation - -35℃~70℃ Betriebstemperatur bei vertikaler Installation - -35℃~60℃ Relative Luftfeuchtigkeit - < 95%RH (keine Kondensation) Lagertemperatur - -40℃~85℃ Luftfeuchtigkeit bei Lagerung - < 95%RH (keine Kondensation) Herstellungstest Temperatur - -40℃~75℃ Schutzart - IP20 Eingangs-Parameter Kanalanzahl - 4 Kanäle LED-Anzeige - 4 Eingangs-LED-Anzeigen Sensortyp - Thermoelemente vom Typ J / K / E / T / S / R / B / N Erfassungsgenauigkeit - ±0,3% Full Scale，@25℃ ±0,5% Skalenendwert，@-40~70℃ Abtastrate - 70ms/4 Kanäle Filterklasse - Einstellbar Messbereich ℃ - Typ J - -210~1200℃ - Typ K - -270~1370℃ - Typ E - -270~1000℃ - Typ T - -270~400℃ - Typ S - -50~1760℃ - Typ R - -50~1760℃ - Typ B - 0~1820℃ - N-Typ - -270~1300℃ Datenformat - 16-Bit Signed Integer (Ganzzahl)
