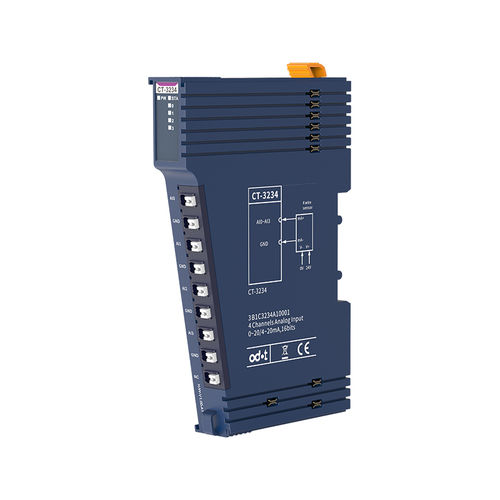

Analoges Eingangsmodul CT-3234

CANopenModbusPROFIBUS

CT-3234 4 Kanäle Analogeingang /0&4-20mA/15-bit single-ended Eigenschaften des Moduls ◆ Das Modul unterstützt die Erfassung von 4-Kanal-Stromsignalen. ◆ Das Modul kann für die Erfassung von 0-20mA oder 4-20mA Stromsignalen konfiguriert werden. ◆ Das Modul unterstützt einen 2-Draht- (kein Schleifenausgang, externe Stromversorgung erforderlich) oder 4-Draht-Stromsensoreingang. ◆ Der interne Bus des Moduls und der Feldeingang sind magnetisch isoliert. ◆ Der Moduleingangskanal ist mit dem feldaktiven analogen Signalstromausgangssensor verbunden. ◆ Der Modulkanal ist mit einem TVS-Überspannungsschutz ausgestattet. Allgemeine Parameter Leistung - Max.65mA@5.0VDC Isolierung - E/A zum internen Bus: magnetische Isolierung (2,5KVrms) Leistungsisolierung: DC-DC Verdrahtung - Max.: AWG 18 Min.: AWG 24 Einbau - 35mm DIN-Schiene Größe - 115*14*75mm Gewicht - 65g Vibrationsbeständigkeit - Entspricht IEC 61131-2 und EC 60068-2-6 Stoßfestigkeit - Entspricht IEC 61131-2 und IEC 60068-2-27 EMV-Leistung - Erfüllt IEC 61131-2 und IEC 61000-4 Umgebungsparameter Betriebstemperatur bei horizontalem Einbau - -35℃~70℃ Betriebstemperatur bei vertikaler Installation - -35℃~60℃ Relative Luftfeuchtigkeit - < 95%RH (keine Kondensation) Lagertemperatur - -40℃~85℃ Luftfeuchtigkeit bei Lagerung - < 95%RH (keine Kondensation) Herstellungstest Temperatur - -40℃~75℃ Schutzart - IP20 Eingangs-Parameter Anzahl der Kanäle - 4 Kanäle LED-Anzeige - 4 LED-Kanalstatusanzeigen Eingangsbereich - Maximal: 0 ~ 23,5 mA Auflösungsverhältnis - 15 Bits Erfassungsgenauigkeit - ±0,3% des gesamten Bereichs, bei 25℃ - ±0,5% Gesamtbereich, bei 20~70℃ Abtastrate - 6ms / 4 Kanäle (Filterstufe 0) Datenformat - 16-bit vorzeichenbehaftete Ganzzahl
