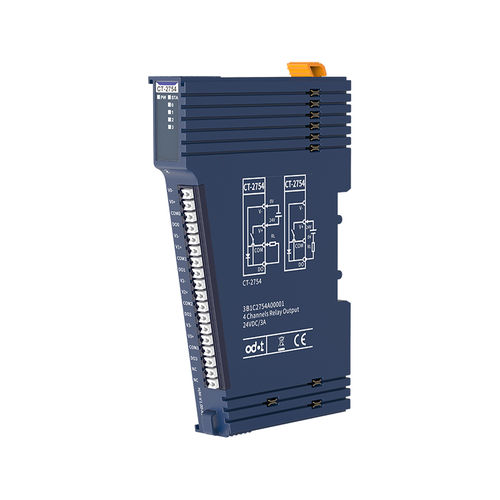

CT-2754 4 Kanäle Relaisausgang, 3A/30VDC/90W
1Moduleigenschaften
◆ 4-Kanal-Relais-Schließer-Ausgang
◆ 4 LED-Kanalanzeigen
◆ Geringer Einschaltwiderstand (≤100mΩ)
◆ Mit Isolierung zwischen den Kanälen
◆ Eingebauter unidirektionaler (Freilaufdiode) FWD, eingebauter RC-Kreis
◆ Widerstandsfähige und induktive Lasten können angeschlossen werden
Allgemeine Parameter
Leistungsaufnahme - Max.150mA@5.0VDC
Isolation - Isolationsspannung zwischen E/A und internem Bus: AC 500V
Isolationsspannung zwischen Kanälen AC 500V
Feldstromversorgung - Nicht verwendet
Verdrahtung - Max.: AWG 18
Min.: AWG 24
Einbau - 35mm DIN-Schiene
Größe - 115*14*75mm
Gewicht - 65g
Vibrationsbeständigkeit - Entspricht IEC 61131-2 und EC 60068-2-6
Stoßfestigkeit - Entspricht IEC 61131-2 und IEC 60068-2-27
EMV-Leistung - Erfüllt IEC 61131-2 und IEC 61000-4
Spezifikation der Umgebung
Betriebstemperatur bei horizontalem Einbau - -35℃~70℃
Betriebstemperatur bei vertikaler Installation - -35℃~60℃
Relative Luftfeuchtigkeit - < 95%RH (keine Kondensation)
Lagertemperatur - -40℃~85℃
Luftfeuchtigkeit bei Lagerung - < 95%RH (keine Kondensation)
Herstellungstest Temperatur - -40℃~75℃
Schutzart - IP20
Ausgangsparameter
Kanalnummer - 4-Kanal-Relaisausgang (normal ein)
LED-Anzeige - 4-Kanal-Ausgang LED-Anzeige
Max. Schaltstrom - ohmsche Last:3A
Induktive Last:2A
Max. Schaltspannung - 30VDC
Max. Schaltleistung - 90W
Schaltfrequenz - ohmsche Last:Max 2Hz
Induktive Last:Max 0,5Hz
Kontaktwiderstand - ≤100mΩ
Ausgangsverzögerung - EIN zu AUS:Max.10ms
AUS zu EIN: Max. 10ms
Mechanische Ausdauer - 2x107
Elektrischer Widerstand - 1x105
Vibration - 10Hz~55Hz 1.5mm Doppelte Vibrationsamplitude
Aufprall - Stabilität:98m/s2
Festigkeit:980m/s2
---
