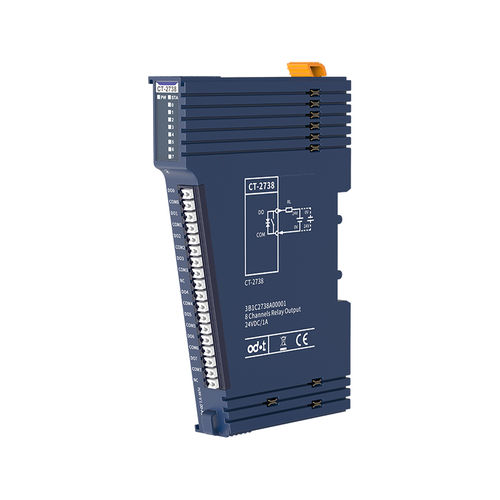

Digitales Ausgangsmodul CT-2738

CANopenModbusPROFIBUS-DP

CT-2738 8 Kanäle Relaisausgang 1A/30VDC/30W Merkmale des Moduls ◆ 8-Kanal-Relais als Öffnerausgang ◆ 8 LED-Kanalanzeigen ◆ Niedriger Einschaltwiderstand (≤100mΩ) ◆ Mit Isolierung zwischen den Kanälen ◆ Eingebaute bidirektionale TVS-Diode, integrierte RC-Schaltung ◆ Widerstandsfähige und induktive Lasten können angeschlossen werden Allgemeine Parameter Leistungsaufnahme - Max.250mA@5.0VDC Isolation - Isolationsspannung zwischen E/A-Kanal und internem Bus AC 500V Isolationsspannung zwischen den Kanälen AC 500V Feldstromversorgung - Nicht verwendet Verdrahtung - Max.: AWG 18 Min.: AWG 24 Einbau - 35mm DIN-Schiene Größe - 115*14*75mm Gewicht - 65g Vibrationsbeständigkeit - Entspricht IEC 61131-2 und EC 60068-2-6 Stoßfestigkeit - Entspricht IEC 61131-2 und IEC 60068-2-27 EMV-Leistung - Erfüllt IEC 61131-2 und IEC 61000-4 Spezifikation der Umgebung Betriebstemperatur bei horizontalem Einbau - -35℃~70℃ Betriebstemperatur bei vertikaler Installation - -35℃~60℃ Relative Luftfeuchtigkeit - < 95%RH (keine Kondensation) Lagertemperatur - -40℃~85℃ Luftfeuchtigkeit bei Lagerung - < 95%RH (keine Kondensation) Herstellungstest Temperatur - -40℃~75℃ Schutzart - IP20 Ausgangsparameter Kanalnummer - 8-Kanal-Relaisausgang (normal ein) LED-Anzeige - 8-Kanal-Ausgang LED-Anzeige Max. Schaltstrom - ohmsche Last: 1A Induktive Last: 1A Max. Schaltspannung - 30VDC Max. Schaltleistung - 30W Schaltfrequenz - ohmsche Last：Max 2Hz Induktive Last：Max 0,5Hz Kontaktwiderstand - ≤100mΩ Ausgangsverzögerung - EIN zu AUS: Max.10ms AUS zu EIN: Max.10ms Mechanische Ausdauer - 2x107 Elektrischer Widerstand - 1x105 Vibration - 10Hz~55Hz 1.5mm Doppelte Vibrationsamplitude Aufprall - Stabilität：98m/s2 Festigkeit：980m/s2
