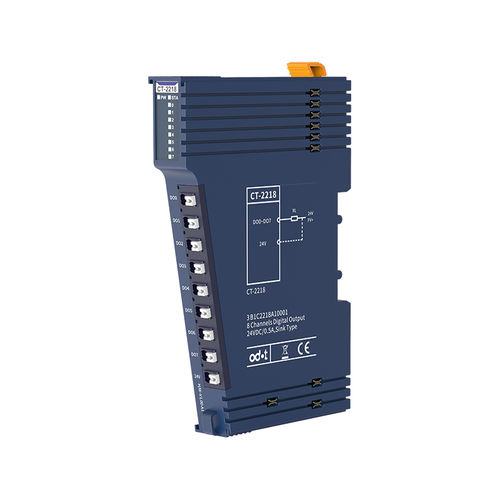

Digitales Ausgangsmodul CT-2218

8 A8 DigitalausgängeRemote

Eigenschaften des Moduls ◆ Das Modul unterstützt 8-Kanal-Digitalausgänge, die Ausgangsspannung beträgt 0VDC und der Ausgangspegel ist niedrig. das Modul kann Feldgeräte (Relais, Magnetventile usw.) ansteuern. ◆ Der interne Bus des Moduls und der Feldausgang sind durch Optokoppler isoliert. ◆Das Modul verfügt über eine LED-Anzeige für 8 digitale Ausgangskanäle. ◆Das Modul verfügt über die Funktionen der thermischen Abschaltung und des Kurzschlussschutzes. Allgemeine Parameter Leistungsaufnahme - Max.64mA@5.0VDC Isolierung - E/A zum internen Bus: Optokoppler-Isolierung (3KVrms) Feldspannung - Nennwert:24VDC, Bereich:20.4-28.8VDC Verdrahtung - Max.: AWG 18 Min.: AWG 24 Einbau - 35mm DIN-Schiene Größe - 115*14*75mm Gewicht - 65g Vibrationsbeständigkeit - Entspricht IEC 61131-2 und EC 60068-2-6 Stoßfestigkeit - Entspricht IEC 61131-2 und IEC 60068-2-27 EMV-Leistung - Erfüllt IEC 61131-2 und IEC 61000-4 Spezifikation der Umgebung Betriebstemperatur bei horizontalem Einbau - -35℃~70℃ Betriebstemperatur bei vertikaler Installation - -35℃~60℃ Relative Luftfeuchtigkeit - < 95%RH (keine Kondensation) Lagertemperatur - -40℃~85℃ Luftfeuchtigkeit bei Lagerung - < 95%RH (keine Kondensation) Herstellungstest Temperatur - -40℃~75℃ Schutzart - IP20 Ausgangsparameter Kanalanzahl - 8 Kanäle LED-Anzeige - 8-Kanal-Ausgangs-LED-Anzeige Nennstrom - Einzelkanalausgang：Max. 1000mA Der Gesamtausgang des Moduls: Max.4A/8 Kanäle Leckstrom - Max. Wert：3uA Ausgangsimpedanz - < 200mΩ Ausgangsverzögerung - AUS zu EIN:Max.50us EIN zu AUS: Max. 300us Schutzfunktion - Übertemperaturabschaltung: typisch 135℃ Überstromschutz: typischer Wert 3A Kurzschluss-Schutz: Unterstützt Lasttyp - Allgemeiner Gebrauch und Widerstandslast, Pilot Duty
