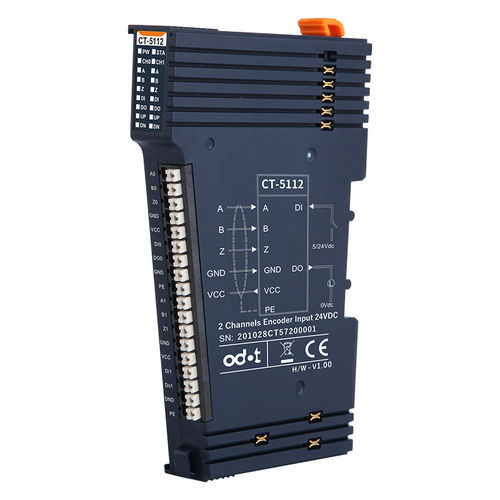

Analoges IO Module CT-5112

Modbus TCPEtherNet/IPCANopen

◆ Das Modul unterstützt zwei Encoder-Eingangskanäle. ◆ Jeder Encoderkanal unterstützt A/B-Inkremental-Encoder- oder Impuls-Richtungs-Encoder-Eingang. ◆ Jeder Encoderkanal unterstützt orthogonalen A/B-Signaleingang, Eingangsspannung 24 V, und er unterstützt Quellen- und Senkeneingang. ◆ Der Inkremental-Encoder-Modus unterstützt den x1/ x2/x4-Frequenzmultiplikationsmodus. ◆ Der Impuls-Richtungsmodus unterstützt ungerichtete Signale, nur Impulseingang. ◆ Jeder Encoderkanal unterstützt 1 digitales Eingangssignal mit einer Eingangsspannung von 5 VDC oder 24 VDC. ◆ Jeder Encoderkanal unterstützt 1 digitales Ausgangssignal mit einer Ausgangsspannung von 24 VDC. ◆ Jeder Encoderkanal unterstützt einen 24-V-Leistungsausgang, der zur Stromversorgung an den Encoder angeschlossen werden kann. ◆ der interne Bus des Moduls und der Feldeingang sind magnetisch isoliert. ◆ Das Modul trägt 16 LED-Anzeigen. ◆ Die maximale vom Modul unterstützte Eingangsfrequenz des Encoders beträgt 1,5 MHz. ◆ Das Modul unterstützt die Messfunktion, es könnte die Lastgeschwindigkeit oder die Eingangssignalfrequenz erkennen.
