Digitales E/A-Modul CN-8013

analogCC-Link16 E/A

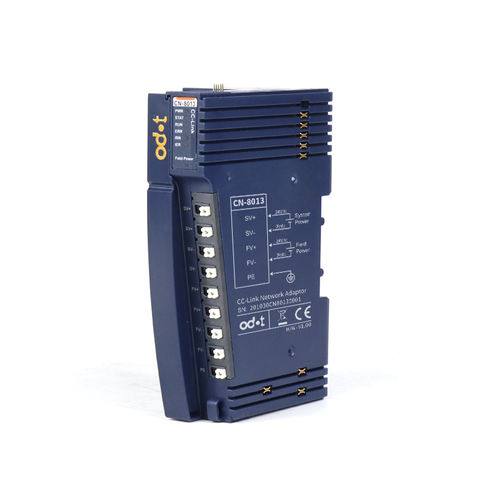

CN-8013 CC-Link Netzwerkadapter 1 Modul-Übersicht Der CC-Link-Netzwerkadapter CN-8013 unterstützt die standardmäßige CC-Link Ver.2-Kommunikation und kann den Kommunikationsstatus von IO-Modulen in Echtzeit überwachen Technische Parameter Hardware-Parameter des Adapters System Power：Nominal :24Vdc，Range: 19.2～28.8VDC Verpolungsschutz: JA Stromverbrauch：110mA@24Vdc Interner Bus-Versorgungsstrom：Max： 2,5A@5Vdc Isolierung：Systemstrom zu Feldstromisolierung Stromversorgung：Nominal:24Vdc, Bereich:19.2～28.8VDC Stromstärke Feldstrom：Max. DC 8A Unterstützte IO-Module：32 Stück Verdrahtung：Max.1,5mm²(AWG 16) Montageart：35mm DIN-Schiene Größe：115*51.5*75mm Gewicht：130g Spezifikation der Umgebung Betriebstemperatur：-40~85℃ Luftfeuchtigkeit：5%-95% (keine Kondensation) Schutzklasse：IP20 CC-Link Parameter Protokoll CC-Link Ver.2 Stationstyp Entfernte Gerätestation Anzahl der logischen Stationen Belegt 1, 2, 3, 4 Erweiterte Schleifeneinrichtung 1 mal, 2 mal, 4 mal, 8 mal E/A-Datenkapazität RX/RY-Kapazität（ bit） max. 896 RWr/RWw-Kapazität（ Wort） max. 128 Baudrate 156K/625K/2,5M/5M/10Mbps Knotenstation (Stations-Nr.) 1~64 (DIP-Schalter-Konfiguration)， wenn der DIP-Schalter wert nicht 1~64 ist, und die obligatorische Stationsnummer 1 ist. Schnittstelle 5-polige Schraubklemme Max. Buslänge 1200m（ 156kbps） Anschlusswiderstand 120ohm
