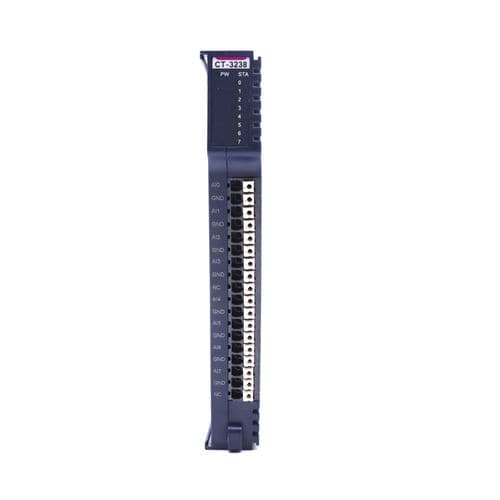

Analoges E/A-Modul CT-3238

CANopenEthernetModbus RTU

CT-3238: 8-Kanal-Analogeingang /0&4-20mA/15-Bit-Einzelklemme Modul-Merkmale ◆ Das Modul unterstützt die 8-Kanal-Stromsignalerfassung. ◆ Das Modul kann für 0-20mA oder 4-20mA Stromsignalerfassung konfiguriert werden. ◆ Das Modul unterstützt 2-Draht- (kein Schleifenausgang, externe Stromversorgung erforderlich) oder 4-Draht-Stromsensoreingang. ◆ Der interne Bus des Moduls und der Feldeingang nimmt eine magnetische Isolierung an. ◆ Der Eingangskanal des Moduls ist an den Stromausgangssensor mit feldaktivem Analogsignal angeschlossen. ◆ Der Modulkanal ist mit TVS-Überspannungsschutz ausgestattet. Technische Parameter Allgemeine Parameter Macht: Max.65mA@5.0Vdc Isolation: E/A zum internen Bus: magnetische Isolierung (2,5KVrms) Isolierung der Stromversorgung: DC-DC Verkabelung: E/A-Verdrahtung: Max.1,5mm²(AWG 16) Installation: 35mm DIN-Schiene Größe: 115*14*75mm Gewicht: 65g Umweltparameter Arbeitstemperatur: -40~85℃ Umgebungsfeuchtigkeit: 5%-95% (keine Kondensation) Schutzgrad: IP20 Eingabeparameter Kanalnummer: 8 Kanäle LED-Anzeige: 8 LED-Kanal-Zustandsanzeigen Eingabebereich: Maximal: 0 ~ 23,5 mA Auflösungsverhältnis: 15 Bit Erfassungsgenauigkeit: - ±0,3% des gesamten Bereichs, @25℃ ±0,5 % des gesamten Bereichs, @-20~70℃ Abtastrate: 20 ms / 1 Kanal Datenformat: 16-Bit Ganzzahl mit Vorzeichen
