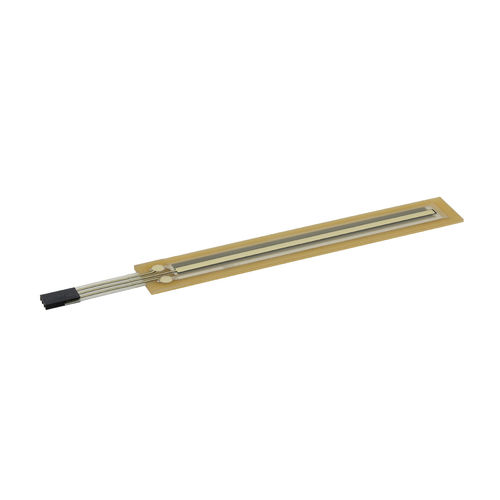

Linearer Positionssensor LFP series

mit PotentiometerWiderstandMetall

Potentiometrische Widerstandselemente mit Folienkollektor und mechanischem Druckstück; Aufbau hermetisch dicht verklebt; unkritisches Handling durch geschützte Potentiometerbahn; sehr einfache Montage durch Klebefolien Die Sensoren zur Wegmessung bestehen aus einemFR4-Substrat und einer Kollektorfolie, die durch einenAbstandhalter, dem Spacer,getrennt sind.Auf dem FR4-Substrat wirddie Widerstandsbahn im Siebdruckverfahren aufgebracht.Auf der gegenüberliegendenFolie, der Kollektorfolie, isteine niederohmige Kollektorbahn aufgedruckt. Ein mechanischer Druck, meist durch eineinfaches Druckstück ausgeführt, bringt die Kollektorfoliemit der Widerstandsbahn inKontakt.Novotechnik setzt konsequentauf eine Aufbautechnik mitFR4-Substraten. Diese Technik erlaubt Standardverfahrender Potentiometertechnologieeinzusetzen. Durch bewährteSiebdruckmischungen undeinen nachfolgenden Linearisierungsschritt, werden hoheLebensdauerdaten und sehrgute Linearitäten auch überdie Lebensdauer erreicht. Bei der mechanisch betätigten Version wird die Deckfolie,die die Kräfte des Betätigungsstiftes aufnimmt, inForm eines FR4-Prepregsausgeführt. Dadurch kann derSensor auch bei Temperaturen von bis zu +125° Cbetrieben werden.Heute auf dem Markt angebotene Lösungen auf Polyesterbasis widerstehen diesen Temperaturen nicht, sindnicht linearisierbar und außerdem noch sehr kritisch in derAnwendung, da schon kleineStaubteilchen zwischen demSensor und der Klebeflächezum Ausfall führen können.Folienkollektorpotentiometersind sehr flach und könnenauf ebenen Flächen in derjeweils erforderlichen Formaufgeklebt werden. Nebenlinearen Ausführungsformensind ebenfalls rotative Systeme herstellbar.
