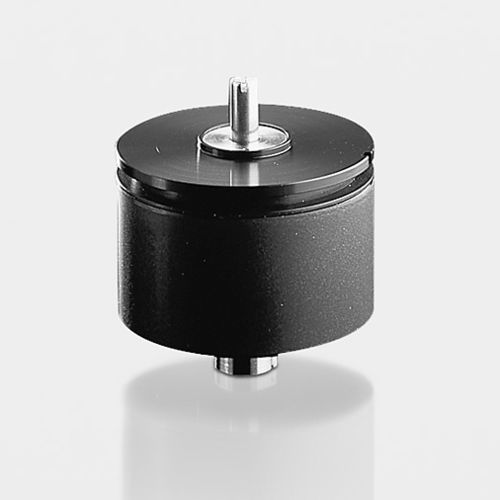

Drehpositionssensor IPE-6000 series

Leitkunststoff-PotentiometerMetallIP65

Absoluter, hochpräziser potentiometrischer Winkelsensor in robuster und gedichteter Ausfuehrung mit Stromschnittstelle Hochpräziser potentiometrischer Winkelsensor in robuster und gedichteter Ausführung mit Stromschnittstelle Auf der Basis der bewährtenPotentiometer-BaureiheIP6000 ist dieser Präzisions- Winkelaufnehmer mit einer imGehäuse integrierten Signalschnittstelle ausgestattet.Er enthält eine in SMD-Technikausgeführte Elektronik zur Stabilisierung der Versorgungsspannung und Umwandlungder winkelproportionalenSpannung in einen Ausgangsstrom.Damit ist eine hohe Störsicherheit der Signalübertragungauch bei großen Leitungslängen gewährleistet.Die im Potentiometer integrierte Elektronik ersetzt einenexternen Messwertumformer und liefert wahlweise einennormierten Ausgangsstrom von0...20 mA bzw. 4...20 mA.Der weite Betriebsspannungsbereich erlaubt die Versorgungaus einer unstabilisiertenGleichspannungsquelle.Das Gehäuse entspricht mitentsprechendem Gegenstecker der Schutzart IP 65 undist speziell für hohe Anforderungen im Maschinen-,Anlagen-, und Fahrzeugbaugeeignet.Die Präzisions-Kugellagerungist für hohe mechanische Belastungen ausgelegt.Um die EMV zu gewährleistenmuss der Schirm des Anschlusskabels mit dem Gehäuse über den Stecker verbunden werden.Die Schirmanbindung auf derVersorgungsseite kann entweder galvanisch oder mittelsKoppelkondensator (≥ 10nFungepolt) gegen Betriebserdeerfolgen. • normierter Ausgangsstromüber 90° bzw. 345° • Ausgangsstrom wählbar 0 ... 20 mA oder 4 ... 20 mA • im Gehäuse integrierteElektronik • sehr gute Absolutlinearität± 0,1% (345°) bzw. ± 0,3% (90°) • sehr hohe Wiederholgenauigkeit 0,007 ° • mechanisch durchdrehbar • Schutzart IP 65
