Linearer Positionssensor TLH series
Leitkunststoff-PotentiometeranalogMetall

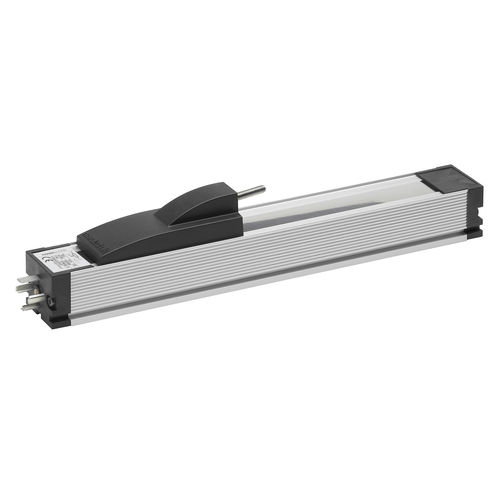

Linearer Positionssensor - TLH series - Novotechnik - Leitkunststoff-Potentiometer / analog / Metall
Linearer Positionssensor - TLH series - Novotechnik - Leitkunststoff-Potentiometer / analog / Metall
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
linear
Technologie
Leitkunststoff-Potentiometer
Ausgangssignal
analog
Messobjekt
Metall
Schutzfaktor
IP40, IP54
Messbereich

3.000 mm
(118,11 in)

Umgebungstemperatur

Max: 100 °C
(212 °F)

Min: -30 °C
(-22 °F)

Beschreibung

Potentiometrischer Wegaufnehmer mit schubstangenloser längsseitiger Ankopplung für reduzierte Einbaumaße; Metall-Gleitschlitten; querkraftfreie Anlenkung durch Kugelkupplung; hohe Verstellgeschwindigkeit; hohe Lebensdauer Wegaufnehmer mit Widerstands- und Kollektorbahn aufLeitplastik-Potentiometerbasis,für die direkte, genaue Messung von Wegen in derSteuerungs-, Regelungs- undMesstechnik.Die schubstangenlose, längsseitige Ankopplung reduziertdie Einbaumaße, vermeidetden Pumpeffekt von Schubstangen-Wegaufnehmern undermöglicht Messlängen biszu 3000 mm.Ein magnetisch gehaltenesStahlband sorgt für spaltfreieAbdeckung der Messanordnung. Die Anlenkung derBetätigungskraft über eineKugelkupplung vermeidetQuerkräfte auf die Gleitschlittenlagerung, die sonst beiParallel- oder Winkelversatzauftreten würden. DieBefestigung durch Spannklammern erlaubt, die Einbaulage fein zu justieren. Der Temperaturkoeffizientdes Aufnehmers ist – bedingtdurch die Bauform und ausgesuchte Materialien –extrem klein.Besondere Aufmerksamkeitwurde einem robustenAufbau geschenkt, damit beierschwerten Umgebungsbedingungen, Erschütterungund Temperatur, dieBetriebssicherheit gewährleistet ist. Durch die Einfachheitdes Messsystems – passivund absolut – ist der Aufnehmer weitgehend immungegen elektrische Störungenund Einstreuungen, verliertnicht seinen Messwert beiNetzunterbrechung underzeugt keine eigene Störspannung.
