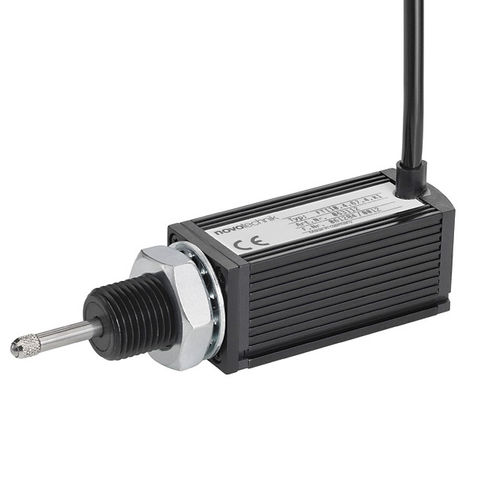

Linearer Positionssensor FTI series

berührungslosinduktivLVDT

Absoluter induktiver Feintaster mit Zentralbefestigung; langlebig durch kontaktlose Messwerterfassung; robust durch ein vollkommen vergossenes Gehäuse; temperaturbeständige Genauigkeit durch zusätzliche interne Regelwicklung Der induktive Feintaster FTIwandelt kurze geradlinigeWege in analoge, elektrischeSignale um. Hierzu dient einDifferentialtransformator mitbeweglichem Kern. Der Kernsitzt auf einem Taststift, derdurch eine Feder an das Messobjekt angedrückt wird. DerTaster wird mit Gleichspannung gespeist. Ein Oszillatorerzeugt daraus eine Wechselspannung zur Speisung desDifferentialtransformators.Die Sekundärspannungen desTrafos werden in einem Demodulator gleichgerichtet. SowohlOszillator als auch Demodulator sind in Hybridtechnik ausgeführt. Der Ausgangsstromist der Verschiebung desKerns und damit dem Messweg streng proportional. Die kontaktlosen Sensorensind nahezu wartungs- sowieverschleißfrei und überzeugendurch eine optimale Reproduzierbarkeit, Auflösung undLinearität. Der Austausch kannohne Nachkalibrierung erfolgen. Magnetfelder haben keinerlei Auswirkungen auf dasMesssignal.Der Feintaster ist in IP50 undIP67 erhältlich und kann durchdas vollkommen vergosseneGehäuse und der temperaturkompensierenden Regelwicklung auch unter harten Umgebungsbedingungen eingesetztwerden.
