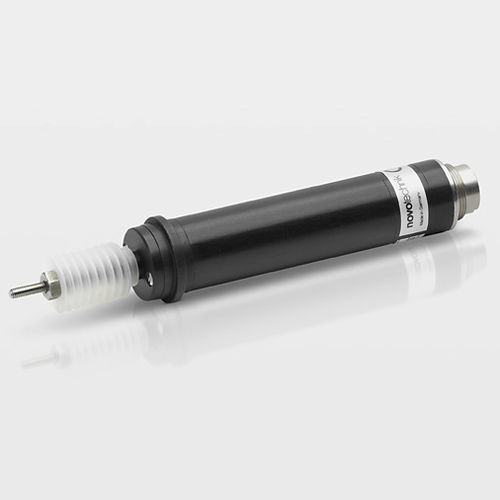

Linearer Positionssensor F200 series

induktivLVDTanalog

Induktiver Taster mit Zentrierbund ; integrierte vergossene Hybrid-Elektronik; Gleichspannungsspeisung; potentialfreier Gleichspannungsausgang; gute Temperaturkonstanz; wartungsfreie Kunststoffgleitlager und Faltenbalg; hohe Lebensdauer Der Induktive Wegaufnehmerder Baureihe F 200 wandeltkleine geradlinige Wege in einanaloges, elektrisches Signalum.Hierzu dient ein Differentialtransformator mit beweglichemKern. Der Kern sitzt auf einemTaststift, der entweder durcheine eingebaute Feder an dasMessobjekt angedrückt oderformschlüssig mit diesem verbunden wird. Der Aufnehmer wird mitGleichspannung gespeist. Eineingebauter Oszillator erzeugtdaraus eine Wechselspannungzur Speisung des Differentialtransformators. Die Sekundärspannungen des Trafos werden in einem eingebauten Demodulator gleichgerichtet. Oszillator und Demodulator sindin Hybridtechnik ausgeführt.Die Ausgangsgleichspannungist der Verschiebung des Kernsund damit dem Messwegstreng proportional. Der elektrische Nullpunkt liegt in derMitte des elektrisch definiertenMessbereichs.
