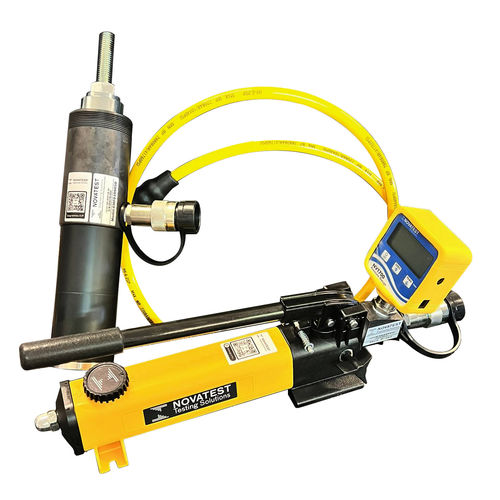

Extraktometer KIT PULL-OUT STD

Hydraulisches System für Extraktionstests gemäß UNI EN12504: 3 Das PULL-OUT STD KIT ist eine vollständige und zuverlässige Lösung zur Durchführung von äußerst zuverlässigen Strukturuntersuchungen. Der Pull-Out-Extraktionstest gehört zu den halbzerstörerischen Untersuchungsmethoden und besteht in der Messung der Kraft, die erforderlich ist, um einen (vor- oder nachgesetzten) Dübel mit kontrollierter Ausdehnung aus einem speziellen Loch herauszuziehen, das gemäß der Bezugsnorm (UNI EN12504: 3) in den Beton eingebracht wurde. Auf diese Weise ist es möglich, die Festigkeit des Betons direkt vor Ort zu schätzen und die mechanischen Eigenschaften des Materials zu bewerten. Das System kann für die Durchführung von Zugversuchen an Gewindestangen, Ankern und Dübeln verschiedener Art angepasst werden. Die mechanischen Eigenschaften des Betons können vor Ort bestimmt werden, indem die Kraft gemessen wird, die erforderlich ist, um einen Metallanker vor oder nach dem Einsetzen zu ziehen. Der Test wird mit einem manuellen Hydraulikpumpenaggregat mit Manometer durchgeführt, das einen mit dem Anker verbundenen Hydraulikzylinder antreibt. Der Wert der durch die Prüfung erzeugten Kraft wird später zur Bestimmung von Parametern der Betonfestigkeit durch Kalibrierungskurven und/oder durch Korrelation der Prüfung mit anderen Methoden der zerstörungsfreien Untersuchung verwendet. EUROPÄISCHE NORM: EN 12504-3
